Автомат предназначен для отслеживания нагрева радиаторов мощных полупроводниковых приборов и последующего включения вентилятора для их охлаждения.

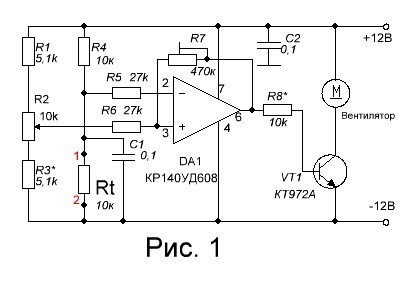

     Схема устройства приведена на рисунке. На микросхеме КР140УД608 собран обычный компаратор, включенный в диагональ измерительного моста. С помощью резистора R2 устанавливается порог срабатывания компаратора, т.е. температуру включения вентилятора, а резистором R7 можно регулировать его гистерезис, т.е. температуру отключения его. Напряжение питания устройства должно быть строго стабилизированным.

      В нормальных условиях напряжение, установленное на неинвертирующем входе 3 микросхемы DA1 при помощи резистора R2, меньше, чем падение напряжения на терморезисторе Rt, значит, на выходе компаратора будет напряжение близкое к нулю. Транзистор VT1 закрыт и вентилятор не работает. При увеличении температуры радиатора, к которому эпоксидной смолой приклеен терморезистор, сопротивление последнего начинает уменьшаться (терморезистор имеет отрицательный температурный коэффициент сопротивления ТКС), уменьшается и напряжение на инвертирующем входе 2 микросхемы. Как только напряжение на входе 3 будет больше, чем напряжение на входе 2, компаратор переключится и на его выходе появится напряжение близкое к напряжению питания схемы. Транзистор VT1 перейдет в режим насыщения и вентилятор начнет работу.

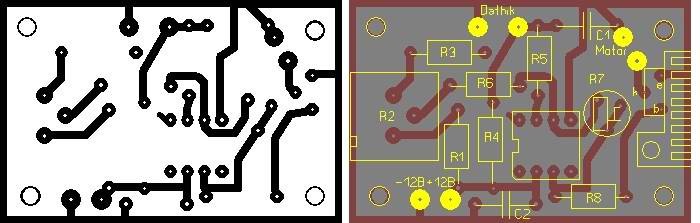

Номинал резистора Rt может быть любым, вплоть до 100 кОм, при этом номинал резистора R4 должен быть равен номиналу нового терморезистора. Размер платы — 50,5×33мм.
