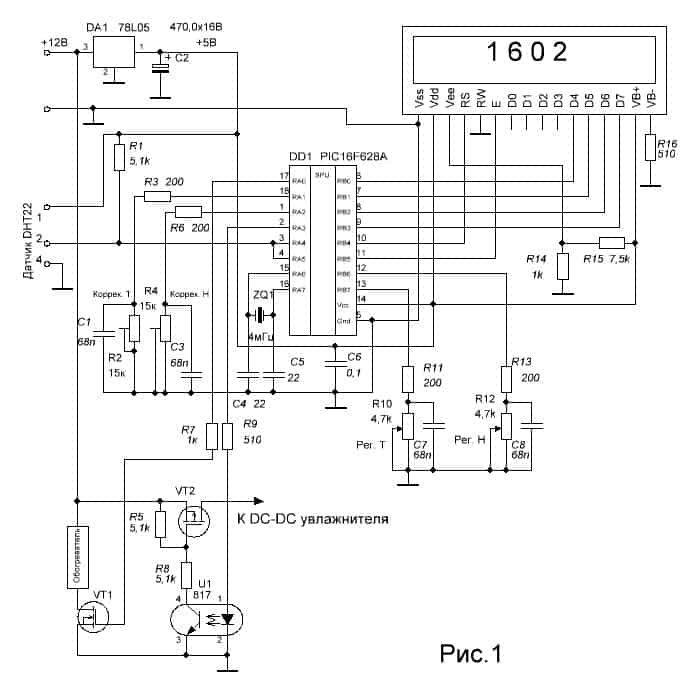

В статье пойдет речь о схеме еще одного устройства, обеспечивающего автоматическое поддержание температуры и влажности в инкубаторе с возможностью коррекции показаний, как температуры, так и влажности. Схема устройства показана на рисунке 1.

На сайте опубликовано уже много статей посвященных автоматике для инкубаторов, например, «Цифровой блок управления инкубатором», прекрасная рабочая разработка или еще «Блок автоматики для инкубатора». Все управление устройствами, описанными в этих статьях, осуществляется при помощи кнопок по соответствующим алгоритмам. Но есть люди с соответствующим возрастом, у которых есть проблемы при общении с техникой, вот для них и разработана эта схема. По просьбе товарища и мужа такого человека. Внешний вид готового изделия показан на фото 1.

Все управление осуществляется при помощи двух переменных резисторов.

Основой схемы является микроконтроллер PIC16F628A. Вся информация выводится на двухстрочный жидкокристаллический индикатор. Питается схема напряжением пять вольт. Через стабилизатор напряжения, реализованного на микросхеме DA1. В качестве датчика температуры и влажности применен китайский датчик DHT22. А поэтому в схему и программу микроконтроллера введена возможность корректировки показаний температуры и влажности. И так, при подаче напряжения 12В (это напряжение питания всего инкубатора)на стабилизатор DA1 на его выходе устанавливается напряжение величиной +5В, которое подается на вывод 14 питания контроллера, на вывод 1 датчика, на вывод VB+ индикатора. Резистор R1 является подтягивающим для шины передачи данных с датчика. Резисторы R2,R3 и конденсатор С1 это цепь для подстройки показаний температуры. R3 – ограничивает зарядный ток конденсатора С1. R4, R6 и конденсатор С3 – цепь корректировки показаний влажности. Подстроечные резисторы R2 и R4 следует применять многооборотные. Резистор R7 является ограничителем тока заряда емкости затвора полевого транзистора VT1. В качестве этого транзистора подойдет любой переключательный MOSFET транзистор с n каналом, с соответствующим током стока. У меня стоит IRL2505. Вид нагревателя показан на фото 2. Его мощность 100Вт, ток потребления около восьми ампер.

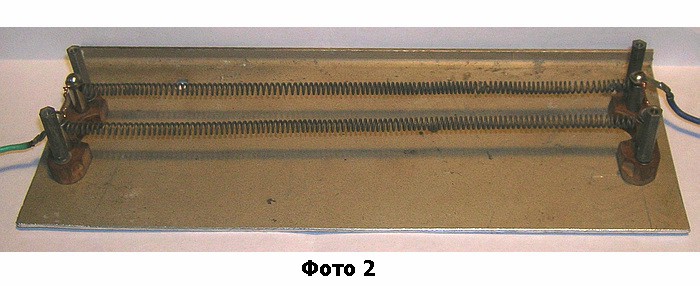

Нагреватель имеет две спирали включенных параллельно из нихромовой проволоки диаметром 0,6 мм. Такой нагреватель намного эффективнее ламп накаливания. Спирали через изоляторы крепятся к алюминиевой пластине. Инкубатор объемом 70 литров (В литрах информативнее) на 100 яиц прогревается с +22˚С до +38˚С примерно за 45 минут.

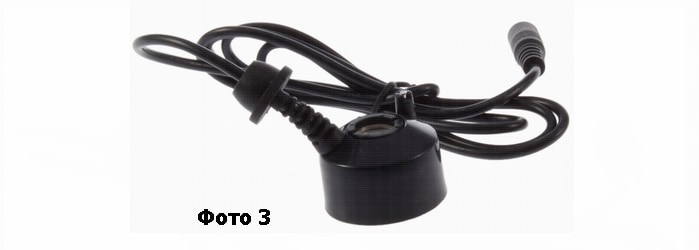

На транзисторе VT2 собран ключ для коммутации увлажнителя. При уменьшении влажности внутри объема инкубатора ниже заданной величины на выводе 1 DD1 появляется напряжение, примерно, пять вольт. Это напряжение через резистор R9, которое является токоограничивающим, подается на светодиод оптрона U1, что приводит к открыванию его оптотранзистора. Это приведет к открыванию полевого транзистора VT2. Т.к. на его затвор через открытый транзистор оптрона и токоограничивающий резистор R8 начнет поступать открывающее напряжение. В качестве этого транзистора также можно применить любой переключательный MOSFET транзистор с р каналом. У меня стоит IRF4905. Через этот транзистор напряжение 12 вольт подается на повышающий DC-DC преобразователь с выходным напряжением 24В. Это напряжение питания китайского увлажнителя.О таком преобразователе можно узнать из статьи «DC-DC для блока автоматики инкубатора»

Цепь, состоящая из R10,R11 и С7, служит для установки необходимой температуры, а цепь с элементами R12,R13 и С8 – для установки необходимой влажности в инкубаторе. Диапазон установки температуры — +35˚… 41˚С. Точность статирования температуры – 0,1 ˚С. Диапазон установки влажности – 51… 76% с гистерезисом три процента.

От отношения величин резисторов R14 и R15 зависит контрастность выводимых на индикатор символов. От величины резистора R16 зависит яркость подсветки индикатора.

Реальная температура на индикаторе обозначена буквой «Т», Ts – величина температуры стабилизации, Н – реальная влажность, Hs – величина влажности гигростатирования. D — количество суток инкубации.

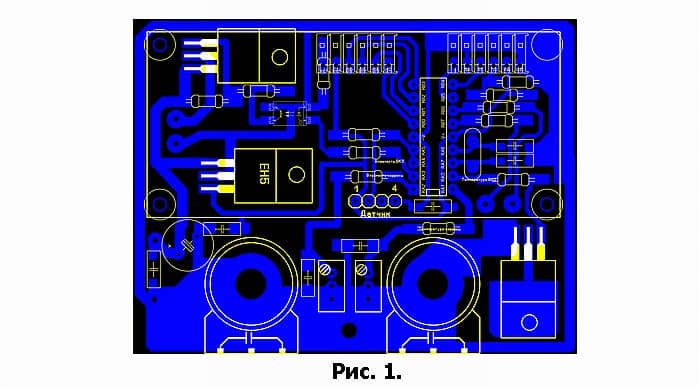

Все элементы схемы смонтированы на печатной плате.

Конденсаторы С7 и С8 монтируются на выводах переменных резисторов.
На это все. Успехов, удачи. К.В.Ю.
