Гигростат для вентилятора своими руками
Датчик влажности для вентилятора

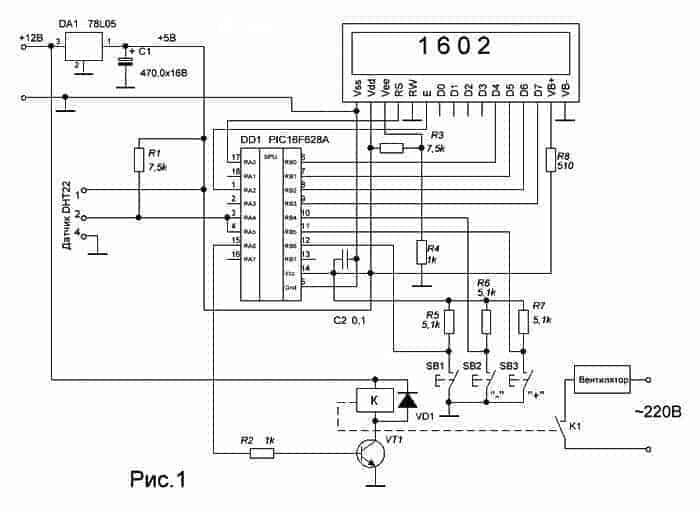

«Главней всего погода в доме, а все другое…» — а все другое, это ознакомится со статьей, купить детали и собрать цифровой термометр-гигростат для вентилятора, который будет показывать температуру окружающего вас воздуха и поддерживать влажность в выставленных вами пределах. Данное устройство предназначено для включения вытяжного вентилятора, если величина влажности в помещении превысила установленные значения. Схема прибора показана на рисунке 1.
Основой схемы является микроконтроллер PIC16F628A с соответствующей программой. Питается схема постоянным напряжением двенадцать вольт. Это напряжение необходимо для питания исполнительного реле. Сам микроконтроллер запитан от стабилизированного напряжения пять вольт, снимаемого с выхода микросхемного стабилизатора DA1. В качестве датчика температуры и влажности используется датчик DHT22. Этот датчик дороже DHT11, но является более точным. Тип коммутирующего транзистора VT1 зависит от рабочего тока применяемого реле. Если рабочий ток менее 100ма, то можно применить КТ515 с любой буквой, а если более 100ма, то лучше использовать КТ972, так же с любой буквой. Демпфирующий диод VD1 – КД221А, можно и Б и В и Г. В данной схеме в качестве высоковольтного ключа можно применить и тиристор с оптронной развязкой. Так как надписи на индикаторе выводятся на английском языке, то в качестве индикатора можно применить практически любой шестнадцатизначный двухстрочный, жидкокристаллический дисплей с подсветкой. Ну, можно и без нее, тогда резистор R8 можно из схемы удалить.
Температура на индикатор корректно выводится только в области положительных значений. Диапазон измерения влажности находится от 0,1 до 99,9%. Установка необходимого значения поддержания влажности производится с помощью кнопок SB2 – уменьшение и SB3 – увеличение. При нажатии на кнопку SB1 на дисплее меняется надпись «Humidity» — влажность на надпись «Hysteresis» — гистерезис, и теперь теми же кнопками SB2 и SB3 можно будет выставить необходимую величину гистерезиса включения/отключения вентилятора. Диапазон возможных значений гистерезиса от 0,1 до 25,5%. Если вы, например, выставили значение влажности 60%, а гистерезис 10%, то при 60% влажности включится вытяжной вентилятор, а при 60-10=50% — выключится. Кнопки должны быть нормально разомкнутыми.
12 комментариев к “Гигростат для вентилятора своими руками”
Доброго времени. Скажите, кнопки управления действительно нормально-замкнутые? Заранее спасибо.
Привет, Юрий. Прошу прощения за ошибку. Конечно нормально разомкнутые. Схему в статье исправил. В архиве сам исправь. Спасибо за внимательность.
А где можна почитать как работать с таким дисплеем
Все подробно описано в документации на дисплей, скачай из Сети.
Здравствуйте, собрал Вашу схемку, но что то индикатор показывает значение температуры и влажности какой то бред. Попробовал другие схемы и прошивки показывает правильно, но в тех схемах нет выхода для управления вентилятором, можете что нибудь посоветовать?
Привет, Анатолий. Трудно точно сказать на расстоянии. Но по крайней мере у тебя первый комментарий о проблеме. Судя по количеству скачиваний и отсутствием комментариев с проблемами должно все работать. У меня остался полный проект этого устройства MPLAB и PROTEUS. Могу выслать. Все в рабочем состоянии.
Привет. А в этой схеме можно ещё реализовать контроль температуры? И второй вопрос микроконтролер надо перепрошивать в этой схеме или нет? Или же можно поставить новый с заводскими настройками?
Привет, Руслан. Реализовать можно, но это потребует написание новой программы. На счет перепрошивки — тебе бы надо поподробнее ознакомиться с принципом работы микроконтроллеров, если хочешь с ними работать.
Добрый день. Хочу собрать это устройство для погреба. Я понимаю что там только положительная температура.Но всё таки вопрос — а нельзя ли сделать корректными показания и в области отрицательных значений ? И второе — DHT22 меняется на DHT11 просто так или надо вводить изменения в программу ? Заранее спасибо !
Привет, Владимир. Для датчика DHT11 нужна друга подпрограмма для считывания. Да и исходники у меня вместе с ОС накрылись.
Добрый день. Год назад собрал данную схему. Всё работало идеально.24 часа в день 7 дней в неделю и т.д. Но месяц назад началось что раз в пару дней показания и температуры и влажности стоят по нулям. Питание переключу опять всё в норме. Датчик подключен к плате компьютерным кабелем метра 3-4 . на винтовых клемах. Что может быть ? Не подскажете ?
Привет, Владимир, извини, но не имея возможности что либо измерить, я ничего конкретного сказать не могу. На первых парах я бы заменил датчик с кабелем.
