Блок управления с датчиком влажности

     Здравствуйте, уважаемые посетители. После опубликования статьи «Электронный гигрометр для инкубатора» в комментарии была выражена просьба о доработке программы микроконтроллера: «Вы планируете добавлять функцию контроля по принципу: влажность ниже заданной — включить реле, выше заданной — отключить? Ибо на данный момент это монитор влажности, а с возможностью контроля — круг применений значительно увеличится». Идя навстречу пожеланиям, я внес соответствующие изменения в программу и чуть-чуть изменил схему устройства, введя в нее две кнопки и два подтягивающих резистора.

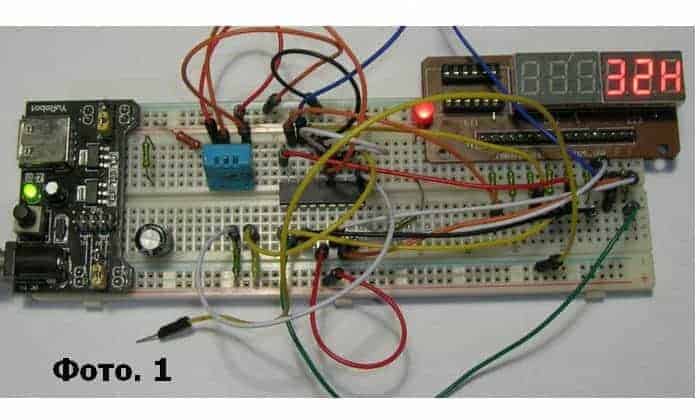

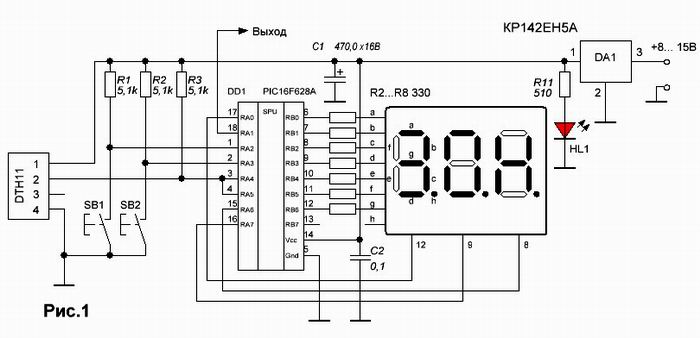

     Схема блока управления представлена на рисунке 1, а вид собранного устройства на макетной плате показан на фото 1.

Схема настолько проста и надеюсь, понятна, что в комментариях, похоже, не нуждается. Единственное, что можно добавить, это применение другого стабилизатора напряжения питания устройства. Если печатная плата будет разрабатываться для деталей, предназначенных для поверхностного монтажа, то в качестве стабилизатора напряжения питания можно применить микросхему AMS1117.

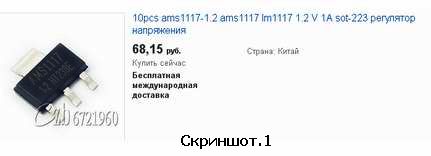

Это дешевая микросхема, которую я приобрел через ебэй у китайских друзей. См. скриншот. Для снижения общего тока потребления в качестве светодиода HL1 можно применить сверхъяркий цветной светодиод, рабочий ток у которых во много раз меньше обычных светодиодов. В этом случае величина сопротивления гасящего резистора R11 будет порядка нескольких килоОм. Его номинал придется подобрать самостоятельно, по необходимой яркости. Для вывода сигнала информации о величине влажности используется вывод порта RA1, ножка контроллера 18.

Установка порогового значения влажности производится при помощи кнопок SB1 и SB2, причем при нажатии на кнопку SB1 происходит уменьшение показаний, а нажатии на SB2 – увеличение. Интервал переключения показаний равен 0,5 секунды. Если реальная влажность в контролируемом объеме будет меньше, установленной, на выводе 18 микросхемы DD1, появится сигнал логической единицы. Уровень «0» вернется только после увеличения уровня влажности выше установленной. Так как процесс поддержания влажности инерционный, и во многом зависит от конструкции испарителя, объема инкубатора, конструкции перемешивателя воздуха, то время действия сигнала управления с выхода контроллера по всей вероятности придется ограничить и подобрать индивидуально для каждого конкретного случая. Ограничить время действия выходного сигнала можно с помощью ждущего мультивибратора, срабатывающего по фронту нарастания сигнала. Если данное устройство планируется использовать в качестве светового сигнализатора, то к выходу достаточно подключить индицирующий светодиод с соответствующим гасящим резистором.

Для реализации звуковой сигнализации в схему можно ввести звуковой сигнализатор пачек импульсов с дополнительным транзистором, работающим на звуковой излучатель . Данную схему можно посмотреть на сайте в статье «Генератор импульсов» на рисунке 5. Вариантов использования выходного сигнала в данном случае много и как его использовать решать вам. Ну вот вроде и все. Успехов. К.В.Ю.
