Простое фотореле

Простое самодельное фотореле

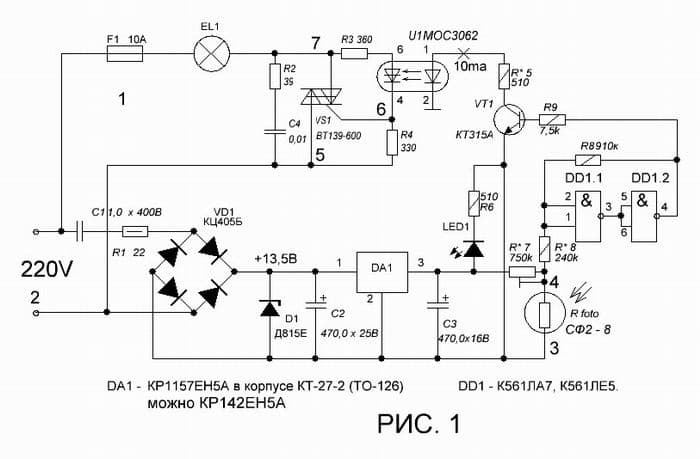

     Схема фотореле приведена на рисунке 1. Питается устройство от бестрансформаторного стабилизированного источника питания, что увеличивает надежность, но уменьшает безопасность при настройке и работе с ним, так как все компоненты схемы находятся под напряжением первичной сети. Будьте осторожны!

     Фотореле представляет собой триггер Шмитта, реализованный на элементах DD1.1 и DD1.2 микросхемы DD1. В светлое время суток, когда фоторезистор освещен, его сопротивление мало, мало и падение напряжения на нем, т.е. на входе элемента DD1.1 присутствует логический ноль, а на выходе его и на входе элемента DD1.2 – логическая единица. В свою очередь на выходе DD1.2 будет присутствовать напряжение близкое к нулю – транзистор VT1 закрыт, закрыт и ключ, собранный на симисторе VS1. Когда освещенность начинает падать, начинает увеличиваться сопротивление фоторезистора и, как следствие напряжение на выводах 1 и 2 микросхемы DD1. При некотором его значении триггер переключиться, на выходе 4 микросхемы появится напряжение близкое к напряжению питания – VT1 откроется и через включенные оптосимистор U1 и симистор VS1 приборы освещения подключатся к сети. Примененный симистор BT139-600 способен коммутировать переменный ток до 16А (3,5кВт) при условии его размещения на радиаторе. Если вам такая мощность не нужна, то можно применить симистор BT136-600, способный коммутировать мощность до 800ватт. Вместо оптрона U1 можно применить ему подобные, не забывая о регулировке резистора R* 5.

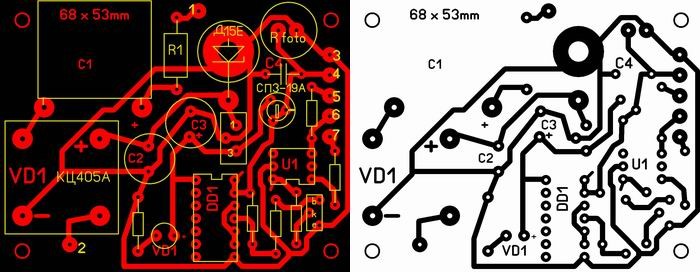

Скачать рисунок печатной платы.
Fotorele.zip (464 Загрузки )
