Контроль влажности в террариуме на пикконтроллере

     Данная статья является продолжением цикла статей, посвященных измерению, контролю и управлению влажностью. В поздних статьях:

• «Поддержание влажности в инкубаторе»

• «Управление влажностью в домашнем инкубаторе»

• «Измеритель влажности воздуха в квартире»

и др. , не полностью использовались возможности контроллера PIC16F628A – оставался свободным один вывод. Недавно пришла идея, как на него возложить полезную работенку.

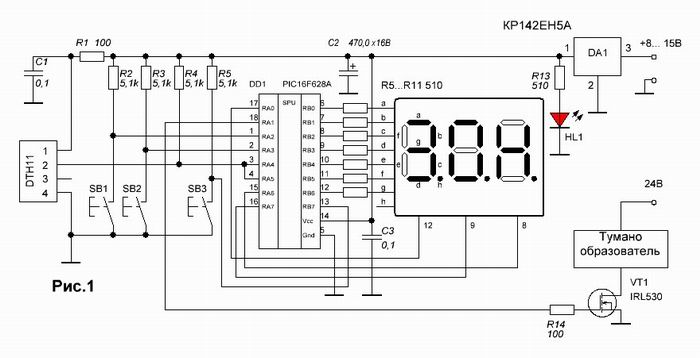

     Схема нового творения показана на рисунке 1.

     Ее основой является все тот же микроконтроллер PIC16F628A. Остававшийся свободным вывод порта RB7, в вышеупомянутых статьях, здесь является входом и контролирует состояние кнопки SB3. А кнопочка сия устанавливает время действия логической единицы на выводе RA1, т.е. время работы исполнительного устройства, повышающего влажность в террариуме. При первом включении запрограммированного контроллера в его энергонезависимую память записывается единица, что соответствует одной секунде работы туманообразователя, или другого необходимого устройства. При нажатии на кнопку SB3 через каждые полсекунды происходит увеличение показаний индикатора на единицу и так до 60 секунд. Вообще без изменения программы количество секунд может быть установлено до 255. И так, достигнув числа 60, происходит обнуление и дальше опять по нарастающей до 60. Таким образом, если вы пробежите необходимое значение, то придется по кольцу пробежать все значения снова. Чтобы облегчить вам жизнь после десяти изменений показания времени, время между этими показаниями уменьшается до, примерно, ста пятидесяти миллисекунд. И так, после нажатия на кнопку у нас есть полторы секунды, что бы посмотреть, какое время установлено, потом десять раз, через полсекунды начнут показания увеличиваться, после этого скорость смены показаний резко возрастет. Это я пишу не для россиян. Россияне сразу начинают тыкать по всем кнопкам, а уж потом…, когда полнейший тупик, берут читать инструкцию по применению. Кнопки SB1 и S2B служат: S1B – уменьшает, а S2B – увеличивает, устанавливаемую величину поддерживаемой влажности. Понятно, что выбор времени должен быть индивидуальным и зависит от многих параметров как террариума, так и того кто в нем будет жить.

И так, о кнопке все, теперь о программе. Хочу сразу отметить, что все временные выдержки не имеют большой точности, т. е. секунда, упоминающаяся в статье, это примерно секунда, для дотошных моя секунда равна 1,007836 настоящих секунд. Не хотелось усложнять себе жизнь и данную программу, поэтому для отсчета времени задержек и пауз был задействован нулевой таймер микроконтроллера.

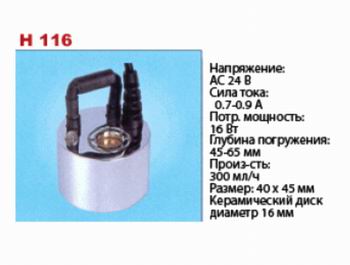

     Типов туманообразователей сейчас много, вот, к примеру, один из них. Я не сталкивался с данными туманообразователями и не могу точно утверждать, что для террариума подойдет именно он, устройства увеличивающие влажность, точно существуют и остается только их подобрать для того или иного случая.

Учитывая, что питается данное устройство от 24 вольт, есть возможность в нештатных ситуациях, при пропадании первичной сети 220 вольт, перейти на питание от аккумуляторов.
Не забываем, что датчик DTH11 будет работать при повышенной влажности, а водичка, испаряясь, на поверхности оставляет налет солей и этот налет токопроводящий. Поэтому в схему введен балластный резистор R1. Если со временем произойдет перекрытие контактов датчика 1 и 4, то все напряжение упадет на этом резисторе. При этом ток, протекающий через стабилизатор, будет равен I = U/R = 5/100 = 0,05 А, микросхема останется живой. Если микросхему пробьет, то мор пройдет уже по всей схеме. Мощность балластного резистора равна P = I∙I∙ R = 0,05 ∙ 0,05 ∙ 10 = всего 0,025 Вт. В качестве индикаторов применены трехразрядные, семисегментные светодиодные индикаторы с общим анодом. Можно применить и три отдельных одноразрядных индикатора, при этом вывода всех сегментов соединяются параллельно. Пока все. Успехов! К.В.Ю.
