Измеритель влажности для автомобиля, печатная плата

В ноябре 2014 года в статье «Электронный гигрометр для инкубатора» я разместил схему цифрового измерителя влажности для инкубатора.

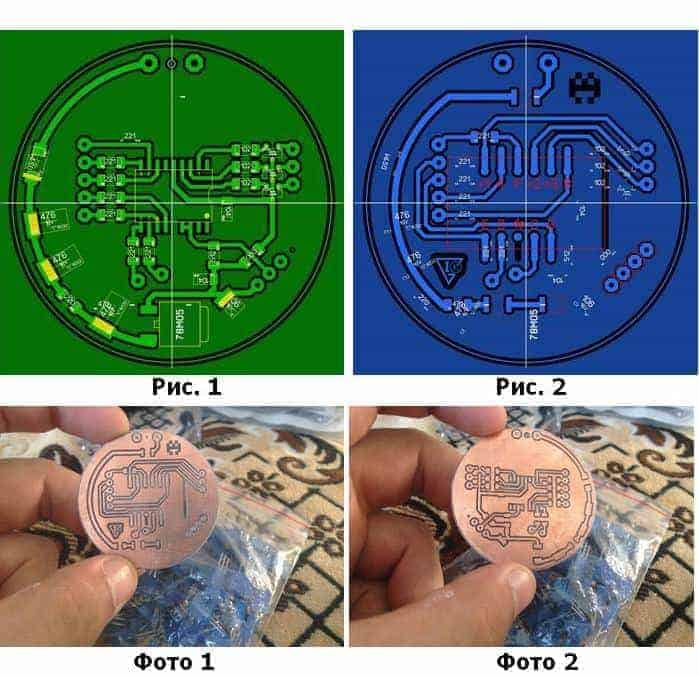

      В июне сего года один из посетителей сайта, Вадим, из города Киева, прислал рисунок печатной платы и фото прибора для автомобиля, сделанного его руками (надо сказать очень умелыми руками) на основе данной схемы. Рисунок печатной платы был спроектирован с помощью программы Lay 6 (рисунок 1 и 2) и имеет небольшие отличия в принципиальной схеме. Я надеюсь, вы сами в этом разберетесь. Вид готовой платы показан на фото1 и фото2.

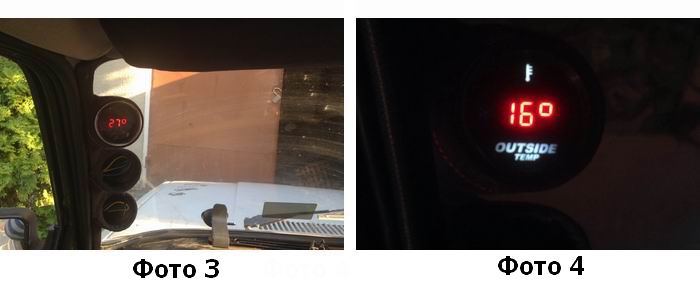

     Ранее Вадим изготовил для своего автомобиля электронный термометр, внешний вид данного прибора можно посмотреть на фото3 и фото4.
