Всем доброго времени суток!!! Хочу поделиться с Вами очередной своей разработкой. А именно – Блок автоматического запуска двигателя автомобиля по сигналу с доп. канала “CH2” автосигнализации.

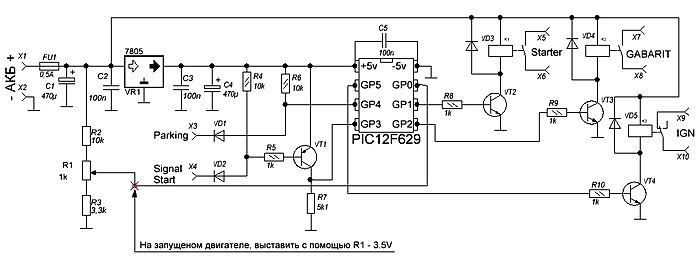

Итак, по порядку. Схема устройства представлена ниже:

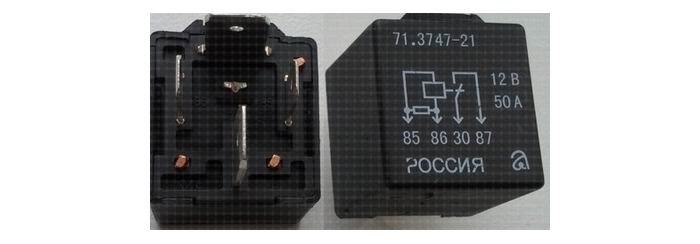

Мозг устройства – микроконтроллер PIC12F629. Транзисторы VT2, VT3 могут быть любыми n-p-n, максимальный ток коллектора которых, должен быть раза в два больше рабочего тока примененных реле. Реле необходимо выбрать на следующие значения тока коммутации: реле стартера – 20 Ампер, габаритных огней 15 Ампер, а вот реле IGN, оно же реле зажигания и аксессуаров, должно быть рассчитано на ток коммутации не менее 40 Ампер. Очень хорошо подойдут автомобильные реле, например, такие:

Для питания микроконтроллера применен линейный стабилизатор L7805, для сглаживания пульсаций, на входе и выходе стабилизатора стоят электролитические конденсаторы по 470мкФ, рассчитанные на напряжение не менее 25 Вольт, и керамические на 0,1мкФ на это же напряжение.
Все диоды, примененные в схеме, могут быть абсолютно любыми выпрямительными, допустим, 1N4001 – будет в самый раз. Транзистор VT4, абсолютно любой p-n-p проводимости, например – КТ361. Переменный резистор R1, лучше всего использовать многооборотный, это позволит максимально точно настроить режим работы компаратора, который в свою очередь будет следить за состоянием двигателя (запущен, или заглушен).

Сигнал START управляется логическим “0”, т.е. микроконтроллер понимает, что есть сигнал START, тогда, когда вход START, разъем Х10, подключен к массе (минусу). Данный вход подключаем к каналу «СН2» автосигнализации. Обычно, в инструкции данный канал предназначен для дистанционного открытия багажника.
Сигнал PARKING управляется логическим “0”, т.е. микроконтроллер понимает, что есть сигнал PARKING, тогда, когда вход PARKING, разъем Х9, подключен к массе (минусу). Данный вход подключаем к датчику ручного тормоза.

Для постановки авто на функцию автозапуска, необходимо, на работающем двигателе, включенном ручном тормозе, подать с брелока автосигнализации сигнал на CH2 (смотрите инструкцию к автосигнализации). Блок автозапуска проверит состояние положения ручного тормоза, напряжения в бортовой сети авто и, если система определит, что ручной тормоз включен, а напряжение в бортовой сети более 12,9 Вольт, система подаст питание на реле IGN, выполнит так называемую «подтяжку зажигания», после чего можно вытащить ключ с замка зажигания, и покинуть автомобиль. По истечению 15 секунд, система перейдет в режим готовности к запуску, подтверждая переход двумя сигналами габаритных огней, первый длительностью 2 секунды, а второй секунду. Если в течении 15 секунд, отпустить ручной тормоз, или двигатель заглохнет, по какой-либо причине, система обесточит реле IGN, и вернется к проверке «Программной нейтрали».

2)

В тот момент, когда необходимо осуществить запуск двигателя, необходимо подать с брелока автосигнализации сигнал на CH2 (смотрите инструкцию к автосигнализации). Блок автозапуска проверит состояние положения ручного тормоза, напряжения в бортовой сети авто, и, если система определит, что ручной тормоз включен, а напряжение в бортовой сети менее 12,9 Вольт, система подаст питание на реле IGN, 6 секунд пауза, для бензонасоса, и выполнит первую попытку запуска. В случае не удачной попытки запуска двигателя, система сделает еще две. После успешного запуска двигателя, система начнет «мигать габаритами», подтверждая работу блока автозапуска.
Время работы двигателя запрограммировано 15 минут. Если после трех попыток старта двигателя, его запустить не удалось, система два раза «мигает» габаритами, и переходит в режим ожидания автозапуска.

3)

Если будет убран ручник, в режиме ожидания автозапуска, система три раза «мигает» габаритами, и перейдёт в режим «программная нейтраль»

4)

Если в режиме ожидания автозапуска, двигатель запущен, и Вы сделаете попытку запуска двигателя, система не позволит выполнить данное действие!!!

Самым «трудным» является организация подключения модуля запуска к замку зажигания.

В данном случае разъемы Х3, Х5, Х7 – подключаем Контакт Х4 к 3-му контакту разъема Замка зажигания (Красный провод). Контакт Х8 к 4-му контакту разъема Замка зажигания (Синий провод).

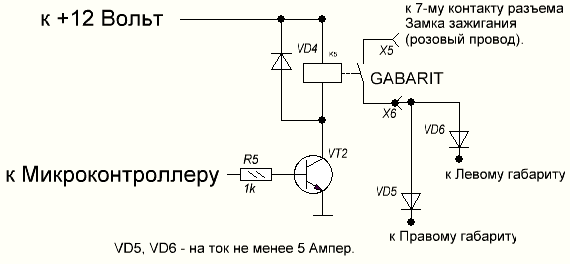

Разъем Х6 подключаем либо к габаритным огням, либо к указателям поворотных огней. Нужно иметь в виду, что и габаритные огни и указатели поворотных огней имеют левую и правую сторону. Самый простой вариант – использовать два диода, тогда схема будет иметь вид:

Всем спасибо за внимание, и успехов в Ваших начинаниях. Система установлена, и успешно используется на моем авто. Все работает четко, и без каких-либо сбоев.

Если вы решите повторить устройство, и установить себе в авто, всю ответственность несете только Вы.
