Безтрансформаторный блок питания

Для маломощных нагрузок с малым потреблением тока можно с успехом применять бестрансформаторные блоки питания. Эти блоки более надежные, так как не имеют намоточных изделий, но большой минус этих блоков — нет гальванической развязки с первичной сетью. По этому, при работе с аппаратурой питающейся от таких блоков, нужно быть очень осторожным.

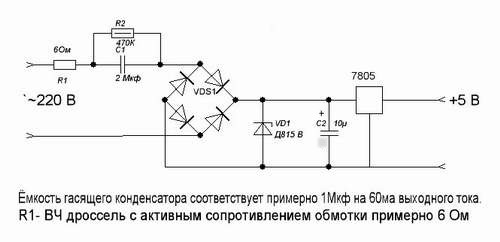

Бестрансформаторный блок питания

В качестве резистора R1, для повышения надежности применен высокочастотный дроссель с активным  сопротивлением обмотки примерно шесть ом. Это сопротивление не критично. Диодный мост VDS1 может быть КЦ405А(Б). Вместо стабилизатора 7805 можно применить КР142ЕН5А. Ток отдаваемый блоком зависит от емкости конденсатора С1. Такой блок питания я всегда применял совместно с простыми, но надежными термостатами для электрических обогревателей.
