Блок питания начинающего радиолюбителя

Двухполярный блок питания

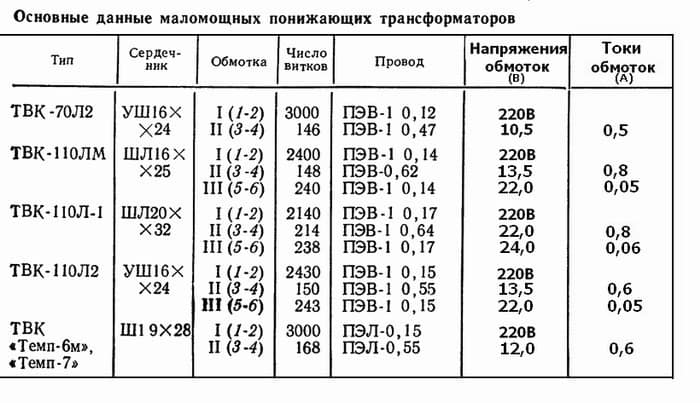

     Радиолюбители часто применяют в своих устройствах трансформаторы выходные кадров (ТВК) от ламповых телевизоров. Анализ параметров многочисленных ТВК показал, что наиболее пригодными и доступными для радиолюбителей подходят трансформаторы, данные которых приведены в таблице.


Данные ТВК, Выходные трансформаторы кадров,table

      В некоторых типах ТВК имеется третья обмотка. Она намотана тонким проводом и не способна отдавать в нагрузку значительные токи, поэтому она не в основном не используется, а зря! Например, она могла бы дополнять обмотку способную отдавать в нагрузку больший ток. Имея источник питания с током нагрузи 0,05А и приставку, можно прекрасно проверять стабилитроны — определять их напряжение стабилизации. Схему приставки можно поглядеть здесь. Или использовать эту обмотку для получения отрицательного напряжения для питания операционных усилителей. В некоторых случаях, ток 50 мА не так уж и мал. Все в мире относительно. Поэтому хочу вам предложить простенькую схему блока питания с сетевым трансформатором, в качестве которого используется ТВК110Л-1.

Параметры блока питания
Выходное напряжение U1 (B)……………………... 1,25… 18
Максимальный ток нагрузки (А)…………………. 1
Выходное напряжение U2 (B)……………………… 1,25… 30
Максимальный ток нагрузки (А)…………………. 0,05
При соединении точек 2 и 3
макс. напряжение на точках 1 и 4 (В) …………. 48

     Сетевой предохранитель должен быть рассчитан на ток 0,25А, но если в момент включения блока в сеть он будет перегорать из-за начального тока заряда конденсаторов фильтров, то можно будет применить предохранитель с током 0,5А. Диодный мост VD1 — КЦ405 с любой буквой. VD2 — КД906А или применить этот же КЦ405, не такой уж он и дорогой.

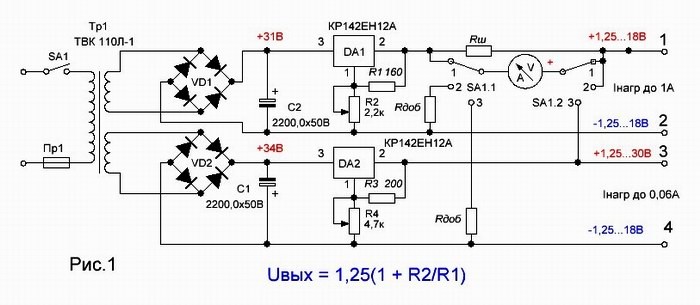

Блок питания из ТВК, shema2
Микросхему стабилизатора DA1 обязательно надо установить на теплоотвод. Для измерения напряжения на выходе стабилизаторов и тока через более мощный, применена измерительная головка с добавочными резисторами и шунтом. Как рассчитать значения этих резисторов, можно узнать, прочитав эту статю. Сейчас встречаются схемы с высоковольтными операционными усилителями, например 1408УД1, у него напряжение питания — + 27В. Поэтому выходное напряжение стабилизатора DA1 можно увеличить до 27В пересчитав величину резистора R2. Формула на рисунке 1. Весь монтаж блока питания можно сделать навесным способом. Успехов. К.В.Ю.
