Схема однополупериодного выпрямителя.

     После трансформатора в сетевом источнике питания, обычно, следует выпрямитель. Выпрямитель служит для преобразования переменного напряжения на вторичной обмотке силового трансформатора в постоянное напряжение.

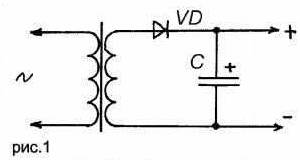

     Выпрямители делаются на диодах, используется свойство диода пропускать ток только в одном направлении. Существует несколько видов выпрямителей — однополупериодные, двухполупериодные с выводом средней точки, мостовые, с удвоением напряжения. Поскольку выпрямитель построен на диодах, которые пропускают ток только в одном направлении, то на его выходе получается не постоянное, а пульсирующее напряжение, т.е. напряжение постоянное по знаку, но переменное по величине, чтобы сделать его постоянным на выходе выпрямителя включают электролитический конденсатор. Он сглаживает пульсации и на нем получается уже постоянное напряжение, а не пульсирующее. В общем случае, для получения постоянного напряжения с относительно небольшими пульсациями, на один ампер потребляемого нагрузкой тока, применяют конденсатор емкостью в 4000мкф. Схема однополупериодного выпрямителя показана на рисунке 1.

     Положительные полуволны проходят через диод на конденсатор, а отрицательные не проходят, таким образом, положительные полуволны поддерживают конденсатор заряженным, а напряжение с конденсатора поступает в нагрузку. Недостаток — требуется конденсатор большей емкости. Такие выпрямители применяются, когда не требуется низкий уровень пульсаций. Обычно для питания устройств потребляющих небольшой ток или сильноточных схем, в которых уровень пульсаций большого значения не имеет. В заключении необходимо отметить, что эта схема выпрямителя имеет еще один серьезный недостаток – это присутствие постоянной составляющей тока во вторичной обмотке трансформатора, что ведет к подмагничиванию его сердечника. Следовательно, возрастает реактивная мощность, потребляемая трансформатором из первичной сети, увеличивается его рабочая температура и уменьшается его коэффициент мощности. По этим причинам трансформаторы в простых схемах зарядных устройств для автомобильных аккумуляторов, где используется однополупериодное выпрямление (обычно используется один тиристор для выпрямления и управления током заряда)сильно греются.
