Цифровой термометр-термостат с регулируемым гистерезисом, дополнение
Цифровой термометр-термостат с регулируемым гистерезисом
Печатные платы
Статья составлена по материалам Чумаченко Тимофея.
На сайте мной была опубликована статья «Цифровой термометр-термостат с регулируемым гистерезисом », в которой приводилась и описывалась схема термостата на PIC контроллере. Судя по числу скачиваний файла прошивки для микроконтроллера, ее повторили многие посетители сайта.
Один из таких посетителей, Чумаченко Тимофей, любезно предоставил свои варианты рисунков печатных плат. Вместо симисторного ключа Тимофей использовал реле. Схема устройства с использованием реле показана на рисунке 1.
Схема термостата с применением реле.

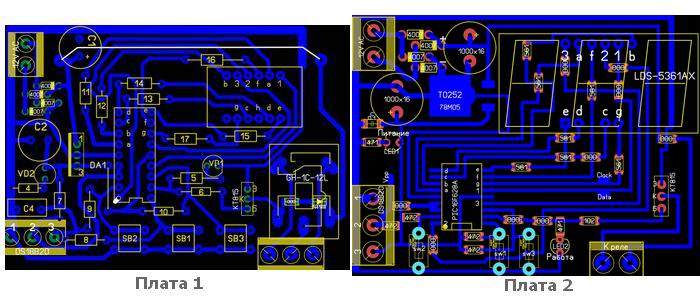

Ниже приведены рисунки печатных плат. Платы изготавливаются из одностороннего фольгированного стеклотекстолита.
Плата один предназначена для установки обычных элементов, а плата два — для компонентов smd. В первой плате предусмотрена установка реле с максимальным током коммутации равном 7,5 амперам. Это реле выдерживает нагрузку мощностью до 1,5кВт.
Вид реле
Реле GH-1C-12L Datasheet

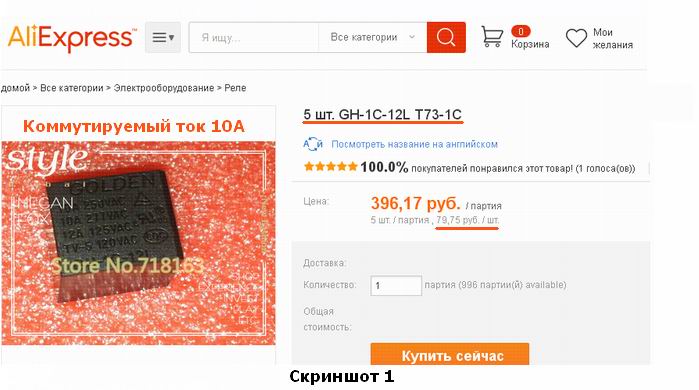

Приобрести такое реле можно в итернетмагазине AliExpress. Найти его можно по этой ссылке: http://ru.aliexpress.com/item/Free-shipping-5PCS-GH-1C-12L-T73-1C/1810153444.html?spm=2114.031020208.3.2.B0w9SQ&ws_ab_test=201556_10,201527_2_71_72_73_74_61_75,201560_2

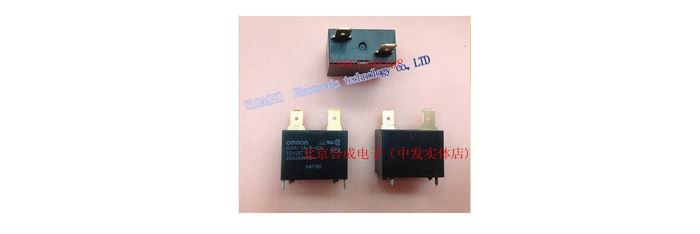

Плата два предназначена для работы с двадцатиамперным реле. Оно устанавливается вне платы.
Это реле можно купить в этом же магазине. Ссылка:
http://ru.aliexpress.com/item/Free-Delivery-G4A-1A-E-24VDC-102F/32412745790.html
Страница интернет магазина AliExpress
Этим реле можно коммутировать нагрузку мощностью до 3 кВт.
Комментарии, присланные Тимофеем: «Плата два в работе не проверялась, так что если найдёте какие-то неточности или ошибки пишите, буду исправлять. На плате предусмотрены овальные контакты под программирование на месте. При изготовлении платы smd по технологии ЛУТ, зеркалить не нужно, так в свою очередь для платы на обычных элементах, необходимо зеркальное изображение рисунка печатных проводников. Напряжение с трансформатора должно быть 10-11вольт, больше не нужно, дабы не насиловать стабилизатор, но и меньше тоже не стоит, т.к. необходимо надёжное срабатывание реле. Транзистор VT1 любой n-p-n с подходящим напряжением и соответствующим током коллектора для срабатывания реле».
Примечание администратора сайта: От величины напряжения питания обмотки реле зависит время срабатывания контактов, что в свою очередь влияет на интенсивность искрения между ними. Это очень важно иметь в виду, особенно, когда контакты реле, работают при максимальных коммутируемых токах нагрузки. В конечном итоге это сказывается на надежности используемого реле и времени его наработки. Мое мнение, это все же подавать на обмотку реле полноценное напряжение, а микросхему стабилизатора снабдить небольшим теплоотводом в виде алюминиевой пластинки. Успехов всем. К.В.Ю.
Статья составлена по материалам Чумаченко Тимофея.
6 комментариев к “Цифровой термометр-термостат с регулируемым гистерезисом, дополнение”
Скажите, а почему на индикатор на вывод h нету контакта?
Буква h — это точка на индикаторе. В данном случае точка не используется.
Ребята, кто будет собирать SMD вариант, необходимо поменять местами подводку к 1 и 3 контакту LED индикатора. Резистор 1к который идёт на базу КТ815 переставить от 15-го вывода МК ближе к базе,после отвода на LED «Работа», а на его место впаять перемычку «000». Прошу прощения за это временное неудобство, пока Уважаемый К.В.Ю. поменяет на рабочий вариант платы.
Рисунок печатной платы поменял. К.В.Ю.
Здравствуйте. Не поверите, но на поиск схемы такого термостата потратил не один день. Здесь и значок градуса есть, и температура выставляется простым нажатием двух кнопок, и можно выставить любой гистерезис. Прекрасная замена заводским термостатам. Не привычно только, что термостат отключит нагрузку, когда температура превысит выставленную на уставку гистерезиса. Более привычно, когда термостат отключает нагрузку при достижении выставленной температура, а включит, когда температура упадёт на величину гистерезиса. Поэтому вопрос; у Вас случайно нет такой прошивки? Было бы просто супер.
Привет, Виктор. По правде сказать и сам сейчас удивлен такой логике работы схемы. Что я думал десять лет назад, трудно вспомнить. Возможно это была просто банальная ошибка, по всей видимости всех и так устраивало. Если найду исходник (в чем очень сомневаюсь) — попробую изменить программу. Загляни позже, может что получится.
