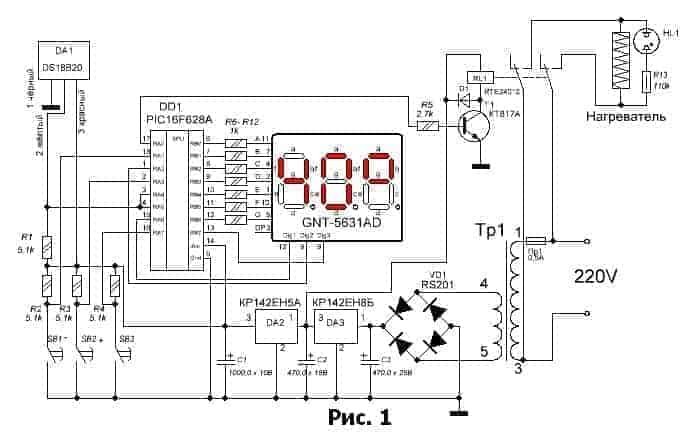

Некоторое время назад на сайте была опубликована статья «Цифровой терморегулятор для бойлера», в ней описывалась схема управления нагревателями бойлера. Основой схемы является микроконтроллер PIC16F628A. Схема имела в качестве коммутирующего нагрузку элемента, симметричный тиристор, который при относительно большой мощности нагревателей требовал дополнительного теплоотвода, что неизбежно приводило к увеличению размеров блока управления. Один из посетителей сайта, Алексей, заменил симистор на реле. Схема устройства показана на рисунке 1.

В данной схеме применено реле RTE24012, способное коммутировать токи нагрузки до 8А с напряжением сети 220 вольт.

Для уменьшения нагрузки на выходы микроконтроллера и общего тока потребления всего устройства был заменен индикатор с обычными светодиодами сегментов на сверхъяркие. В схеме применен индикатор с общим катодом GNT-5631AD.

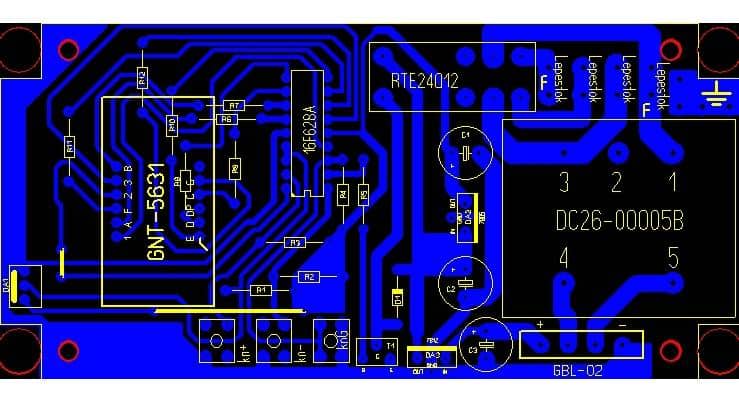

Изменение схемы потребовало изменение и топологии печатной платы, рисунок которой в формате Lay5 любезно предоставил Алексей.

Сама программа изменений не претерпела. Все опции остались без изменения. Повторюсь. Величину гистерезиса можно устанавливать от 1 до 10 градусов включительно. Максимальная температура, поддерживаемая термостатом, равна 70 градусам. При первом включении устройства в энергонезависимую память микроконтроллера запишется гистерезис включения и выключения термостата, равный пяти градусам и поддерживаемая температура, равная сорока градусам. После подачи на схему напряжения засветятся все сегменты индикатора кроме точек. Это сделано для проверки его полной работоспособности. Для установки температуры служат кнопки SB1 и SB2. Кнопка SB1 – уменьшение температуры, а SB2 – увеличение температуры. Гистерезис устанавливается этими же кнопками, но при нажатой кнопке SB3. Функциональность SB1 и SB2 в этом случае такая же.

Если установить температуру, например сорок градусов, а гистерезис десять градусов, то при сорока градусах будут нагреватели включаться, а при 40+10 =50 пятидесяти будет выключаться.

Также Алексей прислал фотографии готовой платы.
