В статье будет рассмотрена работа микросхемы AP3039A,назначение ее выводов, ее блок-схема. Год назад после грозы скоропостижно приказал долго жить телевизор у соседей MYSTERY MTV1924LW. В сервисе валялся месяц, так и не сделали. Короче попал ко мне. Вот здесь я и обнаружил очень интересную и заманчивую микросхему контроллера DC-DC c широкими возможностями для радиолюбителей. Это заставило поближе ее изучить. На русском информации не нашел, а то, что сам напереводил, довожу до вашего сведения. Возможно, это вас тоже заинтересует.

AP3039A -контроллер низкого напряжения с токовым режимом, который идеально подходит для повышающих DC-DC преобразователей. Он содержит все функции, необходимые для реализации DC / DC преобразователей. Диапазон входного напряжения AP3039A составляет от 5 В до 27 В. Его рабочая частота регулируется от 150 кГц. до 1 МГц.

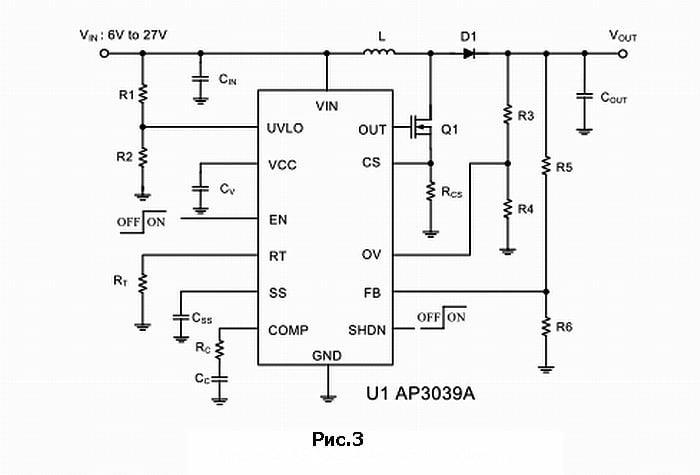

AP3039A имеет схему детектора пониженного входного напряжения UVLO. Порог срабатывания схемы зависит от резисторов делителя R1, R2 и устанавливается относительно напряжения внутреннего ИОН, равного 1,25В. (Рисунок 3). AP3039A также имеет защиту от превышения выходного напряжения и его ограничения (вывод 2 — OV). Напряжение OV может быть установлено через внешние резисторы R3, R4 и также относительно 1,25В. Если напряжение на выводе OV превысит 1,25В схема выключит драйвер, а когда выходное напряжение упадет до нижней пороговой точки OV, он снова его включит. Он также имеет плавный пуск (Smooth Start) для уменьшения пускового тока при включении питания, вывод 14 – SS. Время плавного пуска можно настроить через внешний конденсатор Сss на рисунке 3.

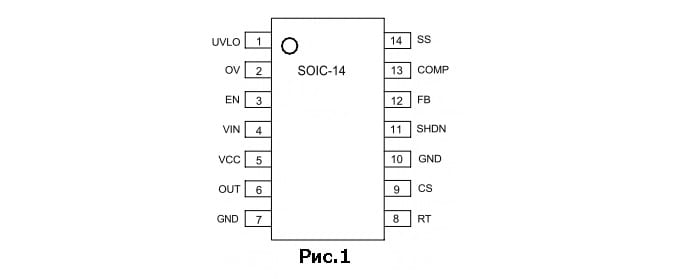

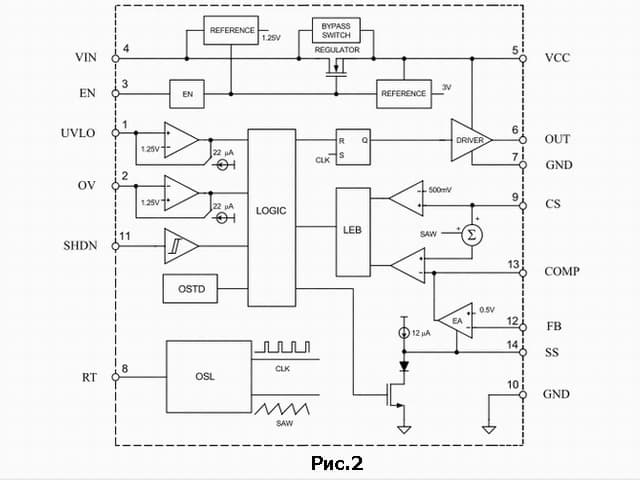

Назначение выводов и блок-схема микросхемы AP3039A соответственно показаны на рисунке 1 и рисунок 2.

AP3039A — это повышающий контроллер постоянного тока с регулируемой рабочей частотой. Схема управления текущим режимом обеспечивает отличную регулировку линии и нагрузки. Работу можно лучше понять, обратившись к рисунку 2.

В начале каждого цикла генератора срабатывает RS триггер и через выходной драйвер включается внешний транзистор Q1 (см. Рисунок 3). Ток переключения будет увеличиваться линейно. Напряжение на внешнем резисторе RCS (см. Рисунок3), который подключен от контакта CS к GND, будет пропорционально расти. Это напряжение добавляется к стабилизирующей рампе, а результат подается на неинвертирующий вход компаратора ШИМ. Когда сумма этих напряжений превышает входное напряжение ШИМ-компаратора, которое является уровнем выходного напряжения усилителя ошибки EA, защелка RS сбрасывается, и внешний ключевой транзистор выключается.

Понятно, что уровень напряжения на входе ШИМ-компаратора задает пиковый уровень тока, чтобы поддерживать выход в заданных пределах. Уровень выходного напряжения ШИМ-компаратора представляет собой усиленный сигнал разности напряжений между напряжение обратной связи и опорного напряжения 0,5В. Таким образом, обеспечивается необходимый выходной ток преобразователя.

На рисунке 3 входной конденсатор CIN, выходной конденсатор COUT, индуктор L, выключатель Q1 и диод D1 создают типичный повышающий DC-DC преобразователь. Выходное напряжение преобразователя зависит от отношения резисторов R5, R6. Падение напряжения на резисторе R6 сравнивается с напряжением внутреннего ИОН, +0,5 В. Точность выходного напряжения определяется точностью R5 и R6, для которых предпочтительны точные резисторы.

На рисунке 4 показана схема с применением одной светодиодной цепочки мощностью от одного до 3 Вт. В этой схеме ток светодиодов зависит от величины резистора обратной связи R5. Величина тока, протекающего через светодиоды, обратно пропорционально величине резистора R5. Соотношение R5 и тока светодиода можно выразить следующим образом:

Рисунок 5 — схема применения драйвера подсветки. Датчиком тока в этом случае является резистор 5, на котором падает напряжение при прохождении через его суммы токов цепочек светодиодов. Это напряжение на R5 сравнивается с внутренним опорным напряжением 0,5 В, как показано на рисунке на рисунке 4.
Другое применение AP3039A представлено на рисунке 6.

Схема устройства на рисунке 6 представляет собой драйвер подсветки, для управления светодиодной матрицей. AP3608E действует как восьмиканальный приемник с согласованием тока для управления светодиодами. Контакты FB, FBX, SDB и SDBX микросхемы AP3608E являются интерфейсными выходами для координации с AP3039A. Вывод FB / FBX AP3608E измеряет напряжение каждого канала и выводит самое низкое напряжение из всех светодиодных цепочек в AP3039A. Когда на выводе EN AP3608E есть сигнал выключения или все светодиодные каналы не активны, вывод SDB / SDBX AP3608E выводит низкий логический сигнал на вывод SHDN AP3039A для ее отключения. Если AP3608E находится в режиме регулирования ШИМ, то вывод SDB / SDBX AP3608E выводит сигнал на AP3039A, который является синхронным с ШИМ.

Первое, что пришло в голову, это разработать приставку к б/у блоку питания от компьютера, для зарядного устройства. А можно сделать светильник в любимое авто с кучей защит. Если на вывод SHDN подать ШИМ, то получим регулировку яркости свечения светодиодов со стабилизацией рабочего тока, это очень важно для последних.
На этом все. Успехов, К.В.Ю.
