Полгода назад сосед принес коробочку, показанную на фото, с такими устройствами мне иметь дел не доводилось. Пришлось обратится к интернету. И вот что выяснилось:

«Этот модем можно кратко охарактеризовать как модем для простого российского пользователя. Прежде всего, важно то, что он является полноценным аппаратным модемом. Это означает, что при его работе абсолютно не задействуются мощность процессора и оперативная память. Модем полностью опирается на собственные силы. Конечно, если у вас Pentium 4 и 512 Мбайт ОЗУ, это все не так уж важно. Но для обладателей стареньких «четверок» такая неприхотливость может сыграть решающую роль при выборе устройства.»

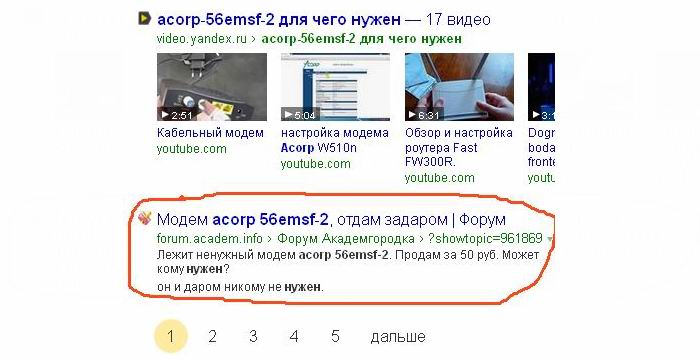

В процессе поиска удалось выяснить и следующее, смотрим скриншот с поисковика Яндекса.

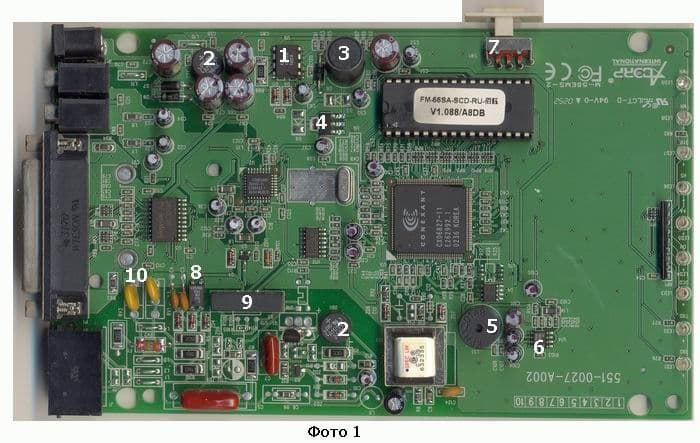

В общем, вещь устаревшая морально, но как оказалось, внутри этой коробочки есть ценные для радиолюбителей детали. Внешний вид печатной платы показан на фото 1.

На плате, кроме SMD резисторов, конденсаторов, транзисторов, диодов, есть и элементы, представляющие особый интерес.
Цифра 1: Контроллер DC-DC преобразователя — AIC1563. Судя по документации, это один из универсальных контроллеров, способных работать в схемах повышающих, понижающих, конвертирующих преобразователей и преобразователей реализованных по технологии SEPIC. Без дополнительного транзистора способен отдавать в нагрузку ток до 1А. Рядом, под цифрой 3 – рабочий дроссель для этого контроллера и диод.

Цифра 2: Два диодных моста — AM154, тоже вещь нужная. Рабочее напряжение 400В, ток – 1,5А. Рабочая температура – 55… +125С.

Цифра 4: Стабилизатор напряжения серии 1117, Рабочий ток 1А, падение напряжения вход-выход – 1В.

Цифра 5: Звуковой излучатель – KPM1201A8. Максимальный ток- 30мА, резонансная частота — 2800Hz.

Цифра 6: Микросхема усилителя НЧ — LM386NC в SMD корпусе. При напряжении питания микросхемы шесть вольт, сопротивлении нагрузки 8Ом, выходной мощности 125мВт при частоте входного сигнала 1000 Гц, имеет коэффициент гармоник 0,2%.

Цифра 7: Двухпозиционный переключатель, тоже вещь нужная.
Цифра 8: Транзисторный оптрон фирмы Шарп — LTV817. Очень часто встречается в импульсных блоках питания в цепях стабилизации выходного напряжения и во многих других современных

схемах.

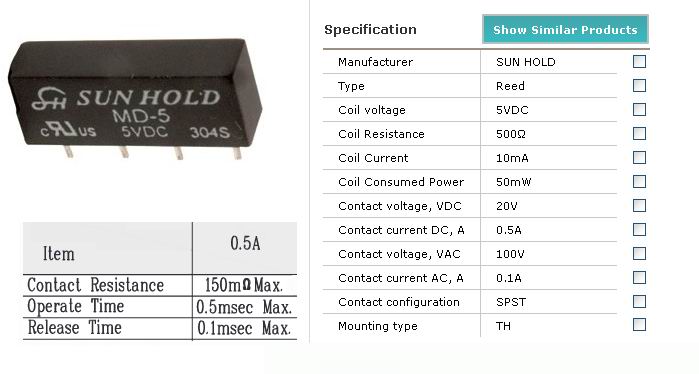

Цифра 9: Электромагнитное реле.

Цифра 10: Варисторы — TVR 07 271. Документацию на них не привожу, уж больно большой размер файла. Если потребуется, в Сети найдете сами.
В общем, не так уж и бесполезна, оказалась эта морально устаревшая коробочка.
Немного лирики. Как говорится у хорошего хозяина и собачий х… в хозяйстве пригодится. Как рассказывал мой любимый дед: «Иду я однажды по дороге, гляжу – собачий х… валяется. Подобрал, принес домой, бросил на завалинку, а когда он высох, я его в сенях в стенку вбил и теперь на него хомуты вешаю.»

Успехов. К.В.Ю.
