Мощный стабилизатор тока на КР142ЕН12А
Стабилизатор тока для зарядного устройства.

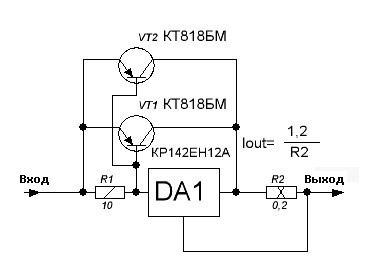

Данный стабилизатор был собран для зарядного устройства автомобильных аккумуляторов. При указанных на схеме номиналах деталей, ток стабилизации равен шести амперам.
Изменяя номинал резистора R2, можно менять выходной ток стабилизатора. Номинал резистора R2, для заданного тока, можно рассчитать по формуле: R1 = 1,2/Iстаб. В качестве этого резистора можно использовать пять параллельно включенных двух ватных резисторов по одному ому. И не забывайте, что транзисторы даже одной серии имеют большой разброс параметров, в данном случае токи, проходящие через коллекторные переходы транзисторов могут быть не равны. Поэтому по все вероятности потребуется подбор пары транзисторов с близкими коэффициентами передачи по току. Резисторы, которые можно установить в цепи эмиттеров мощных транзисторов требуемого эффекта не дадут. Схему можно собрать прямо на радиаторе навесным монтажом на опорных стойках. Транзисторы и микросхему крепят непосредственно к радиатору через термопасту. Входное постоянное напряжение у моего зарядного 19 вольт. Данный стабилизатор включается в разрыв плюсового провода.
13 комментариев к “Мощный стабилизатор тока на КР142ЕН12А”
Заинтересовала схема ,,Мощный стабилизатор тока на КР142ЕН12А'',но както непонятно как резистор мощностью 10ватт выдерживает ток 6А,и ещё,на схеме два транзистора а в описании упоминается один.Поясните пожалуйста.
Еще раз здравствуйте Александр. Я же Вам объяснил, как рассчитывается мощность, выделяемая на резисторе. И у меня к Вам просьба, вопросов такого характера задается много, поэтому я специально открыл на сайте форум, чтобы посетители помимо сайта могли найти ответы на интересующие их вопросы. Так, что заходите на форум, открывайте тему и спрашивайте сколь Душе угодно. Может непонятно объяснил, Повторите вопрос на форуме. На счет транзистора — опечатку исправил. До свидания. Валера.
Я жутко извиняюсь что снова пишу не там где надо,ненашол на форуме темы по этому стабилизатору.А хотелосьбы оставить свой положительный отзыв об этой простой но эфективной схеме.Ещё раз извините,нельзяли мне ссылку ,,туда куда надо".
Здравствуйте Александр. Если у Вас возникнут вопросы по статьям, то задавать их лучше на форуме. Заходите на форум, регистрируетесь, на форуме «Все про радио», (если статья связана с радио) сами открываете новую тему и в этой теме делаете свое сообщение. Если Вы хотите оставить только отзыв, то это можно сделать прямо в комментариях.
Можно ли подавать на схему питание прямо с диодного моста, без фильтрующих конденсаторов? Как «переварит» КРенка ?
Ведь если грузить ток к примеру 5А потребуется конденсатор 10 000 мкф, а это уже хлопотно.
Здравствуй, Сергей. Емкость конденсатора фильтра зависит от нужной тебе величины напряжения пульсаций. Кренка должна «переварить» нормально, ведь она не выходит из строя, когда напряжение на ее входе возрастает от «0» до максимума и наоборот при включении и выключении БП.
Я может надоел, но все равно хочу спросить. Если на вход примерно 30-35 вольт дать, можно ли заряжать аккумуляторы на 24 вольта, будет ли поддержка тока
Привет, Айжан. Если бы надоел, я бы комментарии отключил. Поддержка тока будет.
схема отличная только где вход, где выход, регулировка? я то знаю собирал но без транзисторов, а людям как отгадать? подпишите на схеме.
Валерий добрый день!
порекомендуйте пжлста способ подбора пары для этого случая.
Такой пойдет?
Привет, Александр, с Рождеством! В статье по ссылке рассматривается прибор по подбору комплементарной пары транзисторов, т.е. транзисторов с одинаковыми параметрами, но разной структуры. Один p-n-p, а другой n-p-n. А тебе нужны два p-n-p. Поищи в Сети, там много простеньких схем на один раз.
Если будет переполюсовка подключенного аккумулятора, то как поведёт себя стабилизатор тока? Или нужно на выходе подключить ещё мощный диод?
При переполюсовке может быть все, что угодно. При последовательном включении диода падает кпд устройства, часть энергии будет падать на диоде при больших токах нагрузки. В таких случаях диод ставится параллельно входу устройства через предохранитель. Невнимательность в этом случае будет оцениваться лишь в количестве купленных предохранителей.
