Здравствуйте дорогие читатели. В этой заметке я хочу предложить вам изготовить прибор по поддержанию установленной температуры в погребе, в подвале или подполье, где хранятся продукты.

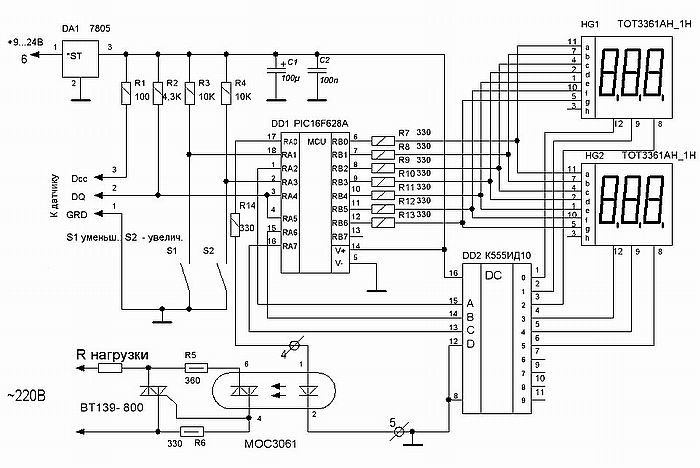

Его можно установить и в специальном термоконтейнере для хранения продуктов на балконе или лоджии. Он так же может работать с обогревателями помещений.  Основой схемы является контроллер PIC16F628A . Для лучшего восприятия информации, по крайней мере это я так думаю, применены два индикатора.

     На левом отображается реальная температура, на правом — установленная. В качестве индикаторов применены светодиодные индикаторы красного свечения с общим катодом. Так как количества портов у контроллера для управления индикатора не хватает, пришлось применить ещё одну микросхему К555ИД10, которую можно заменить на К555ИД6, КМ555ИД10, КМ555ИД6.

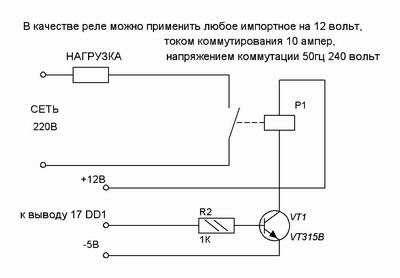

В качестве датчика температуры применен датчик DS18B20. Ключ включения и отключения нагрузки можно собрать по данной схеме или взять схемы из рубрики «Автомат откачки воды для дренажного колодца». А можно вот и по этой собрать.

     Яркость индикаторов можно регулировать с помощью добавочных резисторов R7 по R13. Если изделие будет стоять в затемнённом месте, то эти резисторы можно поставить по 470 ом. Чем больше номинал этих резисторов, тем меньше общий потребляемый ток. Значит меньше плата за электроэнергию. Все детали, указанные на схеме, кроме силового ключа, размещены на печатной плате. Эту плату я первый раз попробовал сделать по лазерно-утюжной технологии. Этот способ давно уже используется радиолюбителями, правда для этого кроме утюга нужен лазерный принтер, который недавно я и приобрел. Описаний данного способа в инете полно, только я грею рисунок утюгом через фторопластовую пленку толщиной в 0,1мм.
     Эта пленка позволяет более равномерно давить на рисунок проводников и препятствует перегреву фольги, а это важно, так как перегрев может стать причиной последующего отслоения медных дорожек при пайке деталей. Я не помню, где надыбал  эту пленку, но по-моему из какого-то высоковольтного конденсатора с фторопластовой изоляцией. Схема начерчена при помощи sPlan6 , печать — SLayout-5rus. Эти программы можно скачать из рубрики «Программы».  Какие обогреватели лучше использовать, вы можете прочитать в заметке «Обогреватели для продуктов».  До свидания.  Удачи всем.   К.В.Ю.
