Измеритель атмосферного давления

Самодельный барометр с датчиком BMP180

Челпанов О, Барановский В.

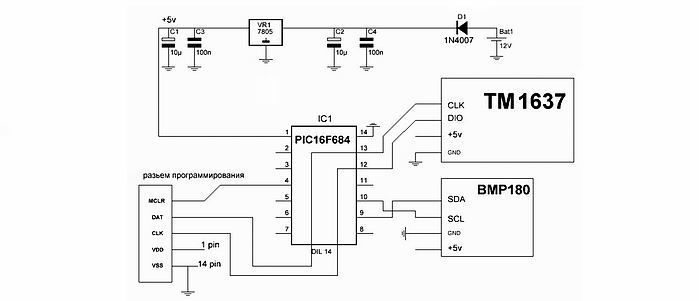

Схема барометра представлена на рисунке ниже. Основой схемы является микроконтроллер PIC16F684, на который возложено несколько функций, это взаимодействие с датчиком BMP180 т.е. считывание одиннадцати калибровочных коэффициентов и данных о температуре и давлении. Правда на индикатор выводится только данные об атмосферном давлении, а так же анализ считанных данных и дальнейший математический расчет значения атмосферного давления в миллиметрах ртутного столба.


Самодельный барометр

BMP-180 Datasheet PDF

Общение контроллера с датчиком происходит по двухпроводной линии с использованием протокола I²C. После всех необходимых математических преобразований данных, считанных с датчика, контроллер выводит необходимую информацию о давлении на светодиодный индикатор TM1637.

Это светодиодный модуль, имеющий в своем составе четырехразрядный семисегментный светодиодный часовой индикатор и микросхему, преобразователь последовательного кода в параллельный, в данном случае, выполненный на многофункциональной специализированной микросхеме TM1637.

TM1637 Datasheet PDF

Внешний вид индикаторного модуля показан на фото, взятых с магазина ru.aliexpress.com.

Барометр своими руками

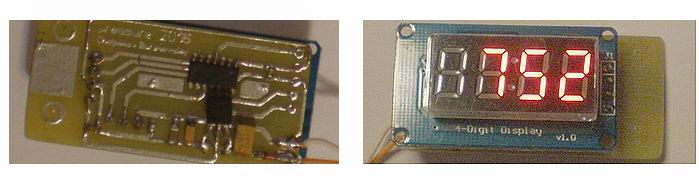

Внешний вид устройства показан на фото ниже.
Барометр своими руками

Питается схема от батареи напряжением 12 вольт. В схему введен диод D1, выполняющий функцию защиты от неправильного подключения батареи. Микроконтроллер питается от стабилизатора напряжения 5 вольт VR1 – микросхема LM78L05. Все конденсаторы, указанные в схеме – блокировочные. Печатная плата имеет топологию для применения SMD элементов и микроконтроллера в корпусе SOIC. Что бы запрограммировать контроллер, на плате предусмотрен пятиконтактный разъем. Рисунок печатной платы с расширением Lay6 находится в общем архиве с файлом загрузки микроконтроллера и общей схемой устройсва.

Скачать файлы проекта


Просмотров:3 946
31 комментарий




31 комментарий к “Измеритель атмосферного давления”
