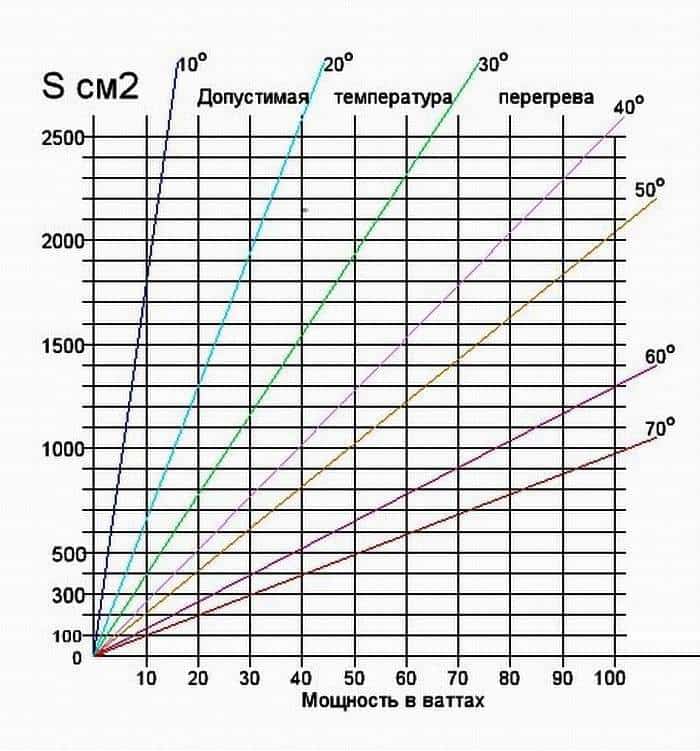

Расчет радиаторов для полупроводниковых приборов по диаграмме без принудительной вентиляции
По моему здесь все ясно. По оси Y отложена искомая площадь радиатора в квадратных сантиметрах. По оси X — мощность выделяемая в виде тепла на полупроводниковом элементе и линии соответствующие температуре перегрева полупроводникового элемента. Например: температура перегрева = 70градусов, значит температура радиатора будет = 90 градусов учитывая, что температура в нормальных условиях = 20 градусам.
Просмотров:30 880
3 комментария
3 комментария к “Расчет радиаторов”
Оси перепутаны. По Х — мощность, а по У — площадь!
Прошу прощения. Исправлюсь.
Линейная зависимость между мощность и площадью радиатора не совсем верна, вернее верна в узком диапазоне тепловых сопротивлений. Наиболее правильную зависимость между этими величинами можно найти в рекомендациях по выбору алюминиевых радиаторов американской фирмы Aavid Thermalloy, а калькулятор, основанный на их графиках — на странице
