В заметке дана выдержка из документации на жидкокристаллический индикатор для телефонов. Десятиразрядный индикатор и миркоконтроллер управления находятся на одной плате

Индикаторный модуль состоит из ЖКИ десяти разрядного индикатора и микроконтроллера управления. Микросхема и индикатор размещены на одной плате размерами 67×36 мм. Видимая область индикатора 35×12мм. Высота символа 10 мм. Индикаторный модуль предназначен для использования в телефонных аппаратах в качестве индикатора времени и набора.

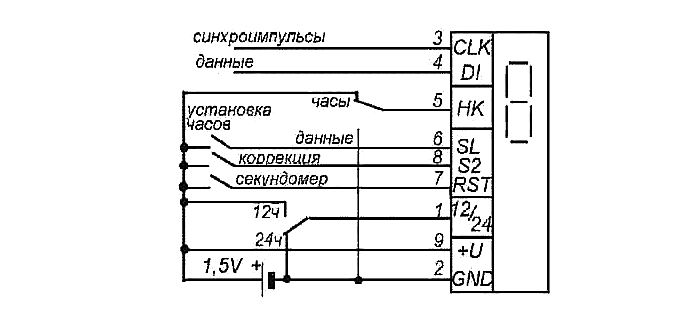

Самостоятельно, при питании от источника 1,5V индикаторный модуль может работать как электронные часы — секундомер. На рисунке приводится схема такого варианта. В режиме часов индицируются часы и минуты, при переходе на «секундомер» измеряется интервал времени от 1 секунды до 59 минут 59 секунд.

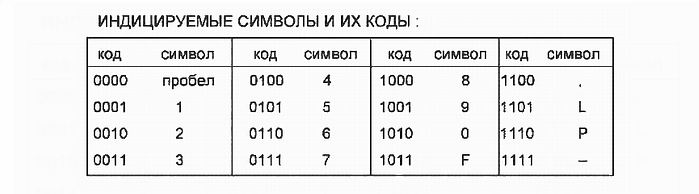

Перевести модуль в режим индикатора можно, установив на выводе 5 логический ноль. В режиме цифрового индикатора запись данных происходит по отрицательному фронту CLK (синхроимпульсы) при установленном DI (данные). Заполнение индикатора происходит последовательно от первого знакоместа (от правого) к десятому. Для формирования цифры в одном знакоместе нужно последовательно побитно записать 4-разрядный код, начиная со старшего разряда.
Для полной очистки индикатора нужно установить логический ноль на DI и выдать 40 импульсов CLK. Для того чтобы на индикаторе постоянно индицировались данные их необходимо обновлять не реже, чем один раз в 8 секунд. Иначе индикатор автоматически переключится в режим секундомера.
