Цифровой термостат для холодильника
Терморегулятор для холодильника

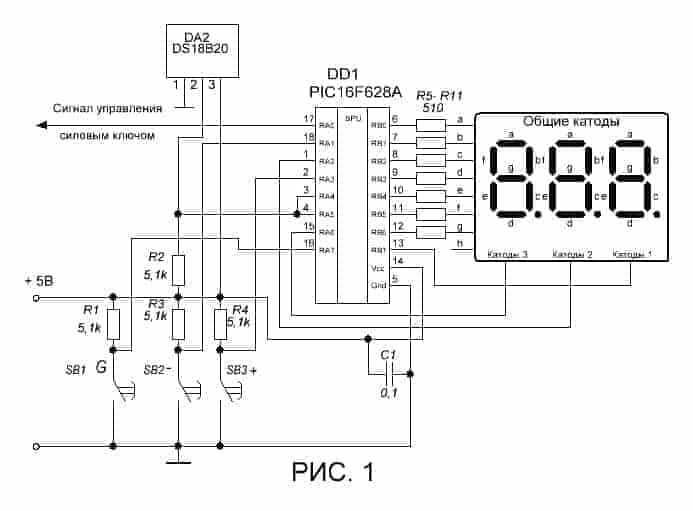

На сайте была статья посвященная термостату для холодильника «Самодельный термостат для холодильника », В ней шла речь об аналоговой схеме. Пришло несколько пожеланий о написании программы уже цифрового термостата для замены штатного реле отрицательной температуры. Схема представлена на рисунке 1.
Основой схемы является микроконтроллер PIC16F628A. Для работы контроллера в качестве тактирующего генератора используется внутренний RC генератор, что позволило сэкономить на кварце. Информация о контролируемой температуре отображается на трехразрядном семисегментном светодиодном индикаторе с общим катодом. В качестве датчика температуры применен цифровой датчик BS18B20. Датчик подключен к двум выводам микроконтроллера. Вывод RA5 постоянно сконфигурирован на вход, а RA4, имеющий на выходе полевой транзистор с открытым стоком, постоянно является выходом. Это позволило значительно упростить программную реализацию интерфейса Wire-1 с датчиком температуры. Для подтягивания шины данных от датчика к напряжению питания (к логической единице) в схему включен резистор R2. Резисторы 1, 3 и 4 тоже подтягивающие для соответствующих входов микроконтроллера, к которым подключены кнопки управления. Резисторы с 5 по 11 – гасящие, от величины их номинала зависит яркость свечения сегментов индикатора.
Не забывайте, что максимальный ток выходов микроконтроллера равен двадцати пяти миллиамперам. Иногда попадаются индикаторы с разной яркостью свечения сегментов, выровнять яркость можно так же с помощью этих резисторов. Управление термостатом осуществляется с помощью трех кнопок. Установка температуры термостатирования производится с помощью кнопок BS2 и ВS3, уменьшение и увеличение соответственно. Установка гистерезиса осуществляется этими же кнопками, но при нажатой кнопке BS1. Гистерезис имеет величину от 1 до 10 градусов и имеет отрицательную величину. Т.е. компрессор будет выключаться в соответствии с выставленной температурой, а включаться в соответствии с выставленной минус гистерезис. Питается устройство от стабилизированного напряжения величиной пять вольт. В схеме нет схемы ключа, управляющего компрессором. Это может быть реле, тиристорные или симисторные ключи, ключи, собранные с использованием полевых транзисторов, твердотельные реле и т.д. Конденсатор С1 лучше всего устанавливать между выводами питания микроконтроллера.
Проверка термостата в реальности не производилась, схема с программой была промоделирована в протеусе. Отсюда вывод – рисунка печатной платы нет. Если возникнет желание, то можете прислать, я выложу для других посетителей. Успехов. К.В.Ю.
