Таймер на PIC16F628A

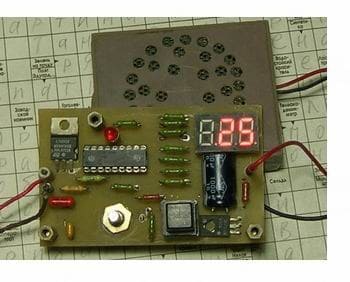

Бытовой таймер на PIC16F628A и индикатора с ОА
Полтора года назад на сайте я рассказал о кухонном таймере. Пришли комментарии с просьбой заменить индикаторы с общим катодом на индикаторы с общим анодом. Идя на встречу пожеланием, я переписал программу таймера. Но не значительные изменения коснулись и электрической схемы устройства.

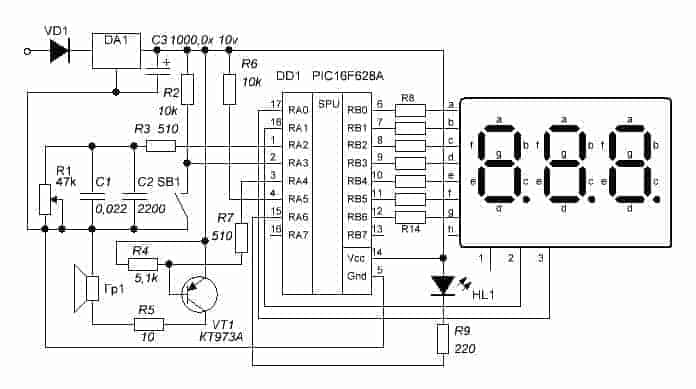

Для упрощения программы было принято решение изменить схему подключения светодиода, индицирующего начало работы таймера. Выход на светодиод был перемещен с вывода 13 DD1, это седьмой разряд порта В, на пятнадцатый вывод – шестой разряд порта А. В остальном схема осталась такой же. Кстати, использовать составной трехамперный транзистор КТ973А в данной конструкции я думаю не целесообразно, да и не всегда он оказывается под рукой в нужный момент. Для усилителя импульсов звуковой частоты может подойти и маломощный транзистор КТ361Г.

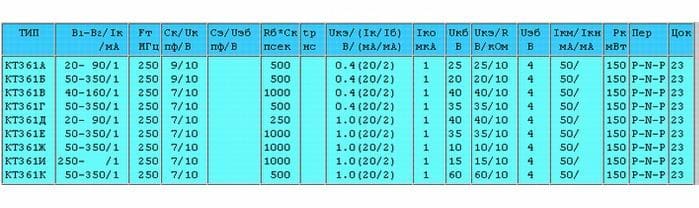

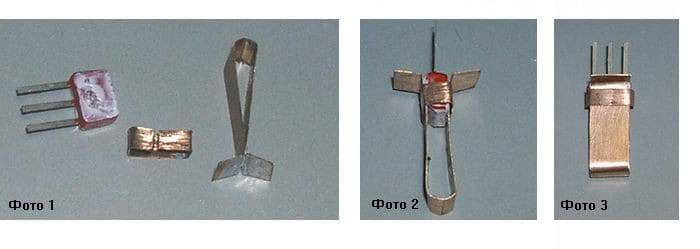

Его мощность коллектора составляет 150 милливатт. Смотрим таблицу. Но ее можно значительно увеличить, если дополнить транзистор теплоотводом, который можно изготовить из медной полоски. Ширина полоски равна ширине корпуса транзистора, длина произвольная. Изгибается полоска в соответствии с фото.
Из более тонкой полоски делается зажим, но можно сделать его и из такой же полоски, что и сам теплоотвод. Теплоотвод одевается на корпус транзистора через теплопроводную пасту. Качественно сделанный теплоотвод «сидит» на корпусе транзистора довольно прочно и мощность коллектора транзистора при этом может достигать 500… 700 милливатт.
А громкости звука при такой мощности транзистора вполне достаточно даже для больших помещений. Тем более что транзистор в данной схеме, работает в импульсном режиме, и коэффициент полезного действия при этом очень большой. Если в одной из отогнутых сторон полоски сделать отверстие, то такой теплоотвод можно крепить к плате с помощью винтика, диаметром 2… 3 мм. На все про все у меня уходит пять минут. Рисунок печатной платы можно скачать из прошлой статьи «Таймер для кухни», внеся соответствующие небольшие изменения в топологию проводников в соответствии с этой схемой или конечно нарисовать самим.
20 комментариев к “Таймер на PIC16F628A”
Спасибо, что нашли время и подправили прошивку под ОА. Теперь можно будет и собирать таймер
Здравствуйте, подскажите пожалуйста ,в какой строчке подправить, чтобы время звучания было дольше чем 6 секунд?
Спасибо.
Привет, Сергей. А строчки то где.
Здравствуйте,
Возможно ли подправить программу (если да, то как?)так, чтобы финальный аккорд звучал, хотя бы сек.15,а?.
При много благодарен.
Спасибо.
Послал на почту.
Здравствуйте admin,прошивка которую Вы мне прислали, работает.
Вообщем класс, особенно меня "штырит пятнадцатый «пик», ну прям «вставляет» как по вене, шутка.
Спасибо Вам за уважение к вашим читателям и почитателям и еще раз спасибо.
С уважением Сергей.
Привет, Сергей. А если я тебе еще и шестнадцатый «пик» пришлю?
Здравствуйте! Ваш таймер — то что я искал! Интересует возможность редактирования принципа его работы, требуется, чтобы при вкл, он сразу бы отображал 2.00 (2 минуты), управлялся одной кнопкой — первое короткое нажатие — старт, следующее короткое — стоп, и т.д., а длинное нажатие — сброс к исходным 2.00? Могу предложить некоторые варианты сотрудничества (естественно не бесплатно).
Здравствуйте, отправил комментарий до этого, и не понял, отправился он или нет, ответьте пожалуйста на электронку (вопрос был о изменении функционала данного таймера)
Здравствуйте!
У Вас не сохранилась прошивка с долгим звучанием (15 сек)? Очень бы хотелось такую
Привет, Андрей, а от куда ты взял, что у меня была такая прошивка?
Хотя бы секунд 10 пиков хотелось, даже наверное в самый раз, чем 15... Смотрел в Протеусе, так еще при старте моделирования появляется какой то низкочастотный треск, пока не запустишь таймер. Это только в Протеусе так, а в реале этих звуков не слышно? И хотелось бы видеть светодиод в мигающем режиме. Это реально?
Теперь въехал. Надо искать, может исходник сохранился, после обновления пропало много информации. Если найду обязательно вышлю. У меня данный таймер до сих пор работает на кухне, и никаких нареканий.
Валерий Юрьевич,
Ссылки что-то не открываются (в разных браузерах и с разных компов)
Привет, Юлий. У меня, данные тобой ссылки, нормально открываются, ни каких проблем нет. А на счет новой программы, то пока не до нее. Работы по дому не впроворот.
Здравствуйте,
Возможно ли выслать на почту прошивку (для изучения может и исходник на СИ) чтобы финальный аккорд звучал секунд 15?
Очень буду благодарен.
Спасибо.
Привет, Сергей Николаевич. Прошивку скачайте с сайта, а исходник на Ассемблере отправил.
Жаль что нет управления нагрузкой, и нет отображения в минутах
Здравствуйте! У Вас не сохранилась прошивка с долгим звучанием хотя бы 10 секунд? Очень бы хотелось такую. Давно эта статья но может прочитаете...
Привет, Юрий.disk.yandex.ru/d/z7wdi-QHd4lkng Прошивка с длительностью звучания 15 сек. Других нет.
