Индикатор перегорания предохранителя
Опубликовал admin | Дата 25 августа, 2012
Рубрика: Индикация
.

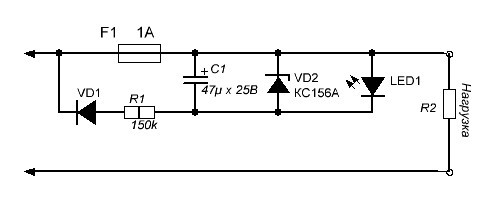

На схемке показан простой светодиодный индикатор перегорания предохранителя.
Для индикации применен мигающий светодиод LED1 красного свечения ARL – 3014URD -B, но можно поставить и простой светодиод, но тогда последовательно с ним должен стоять дополнительный резистор, обеспечивающий необходимый рабочий ток светодиода. Данная схема устанавливается в разрыв сетевого провода.
