Индикатор потребляемой мощности

Рубрика: Индикация

Простой самодельный индикатор потребляемой мощности из сети

     Зачастую, уходя из дома, приходится вспоминать, а затем и проверять, не оставлены ли какие-либо электроприборы включенными. А ведь некоторые из них могут не только «накрутить» счетчик, но и стать причиной пожара. Исключить подобное поможет индикатор потребляемой мощности.

     Основой этого индикатора является трансформатор тока. На один из сетевых проводов, входящих в квартиру, надевают кольцевой магнитопровод с обмоткой, образующие трансформатор тока. Когда включена какая-либо нагрузка, по сетевому проводу протекает ток и на вторичной обмотке появляется переменное напряжение. Чем больше это напряжение, тем больше потребляемая мощность.
Самодельный индикатор потребляемой мощности, shema5

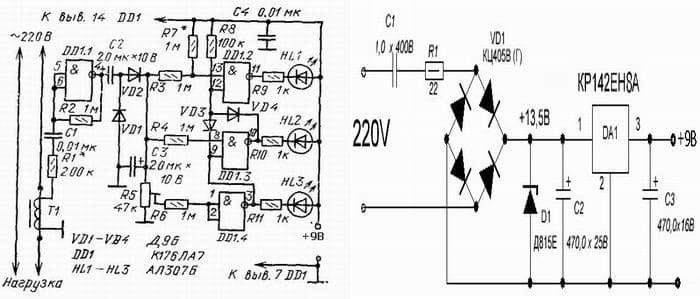

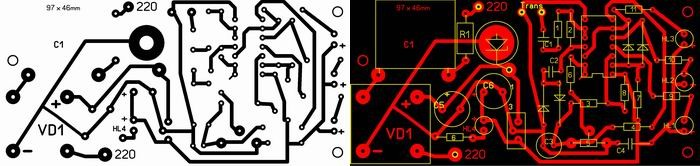

На рисунке 1 показана схема сигнализатора со световой сигнализацией включенной нагрузки. Схема заимствована из книги И.А.Нечаева «Конструкции на логических элементах цифровых микросхем». Там же можно и прочитать статью полностью. Я же хочу представить вам рисунок печатной платы в формате SLayout-5rus с добавленным бестрансформаторного блока питания.
 Датчик мощности, plata3
     Конструкция трансформатора тока. Его магнитопровод — ферритовое кольцо 2000 НМ типоразмера К20×10х5, которое аккуратно разламывают на две части и на одну из них наматывают 1500 витков провода ПЭВ-2 0,08 —это вторичная обмотка 3. Затем, надев вторую часть кольца на сетевой провод , обе половины склеивают клеем БФ-2,эпоксидным клеем или, что быстрее — супермоментом. При этом магнитные свойства кольца, склеенного без зазора, ухудшаются незначительно. Выводы обмотки трансформатора соединяют с монтажной платой устройства изолированными проводами.
     Налаживают индикатор в следующей последовательности. К электросети подключают нагрузку мощностью около 300 Вт и подбором резистора R1 добиваются свечения светодиода HL2. Затеи подключают нагрузку мощностью 100 Вт и подбором резистора R7 добиваются свечения светодиода HLI, а при уменьшении нагрузки на 20 ...30 Вт этот светодиод должен погаснуть. После этого в сеть включают нагрузку мощностью 1000 Вт и подстроечным резистором R5 добиваются свечения светодиода HL3. Трансформатор тока лучше всего разместить в распределительной коробке, находящейся обычно в прихожей квартиры. Скачать рисунок печатной платы.

Plata_IPM (469 Загрузок )
