Как расчитать нагревательный элемент
Опубликовал admin | Дата 29 сентября, 2011
Рубрика: Самостоятельные расчеты
Расчет нагревательного элемента
Пример: определить длину проволоки из нихрома для нагревательного элемента мощностью Р=600вт; Напряжение сети U=220в.
1. Определяем силу тока, который будет протекать по проволоке: I=P/U=600/220=2,72a.
2. Определим нужное активное сопротивление проволоки: R=U/I=220/2,72=81ом.
3. По этим данным по таблице находим диаметр и сечение проволоки: D=0,45мм и S=0,159
4. Находим нужную длину проволоки: L=SxR/r=0,159×81/1,1=11,7 метра, где r — удельное сопротивление нихрома.
| Допустимая сила тока | 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| Диаметр нихромовой проволоки при t=700 C | 0,17 | 0,3 | 0,45 | 0,55 | 0,65 | 0,75 | 0,85 |
| Сечение в мм | 0,0227 | 0,0707 | 0,159 | 0,238 | 0,332 | 0,442 | 0,57 |

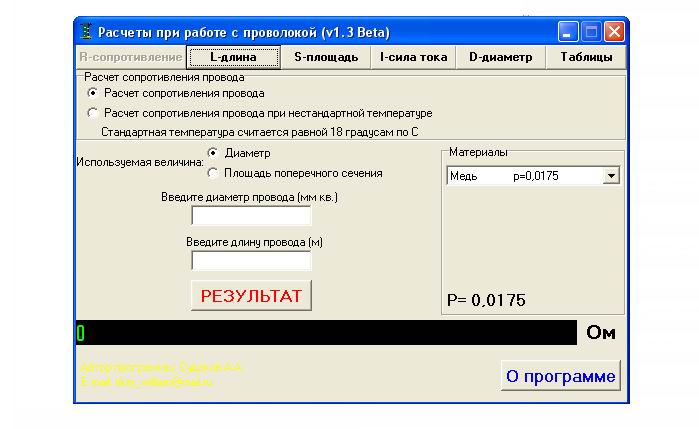

Для работы с проволокой есть хорошая программа, которой я часто пользуюсь. Скачайте обязательно со страницы «Программы для радтолюбителей», называется программа — Проволока. Внизу вы видите скриншот программы «Программы работы с проволокой»
