Расчет ширины дорожки печатной платы

     Доброго всем здоровья. После того, как выложил статейку «Расчёт ширины печатного проводника», я решил поискать в интернете еще, что ни будь на эту тему. На одном из форумов попался на глаза файл с калькулятором для расчета данных печатного проводника.

     Файл с калькулятором это сохраненная страничка какого-то сайта на английском языке. Спасибо автору, которого, к сожалению, определить мне не удалось. Удалил лишнее, оставил только скрипт калькулятора, затем перевел. Пользоваться им стало намного легче.

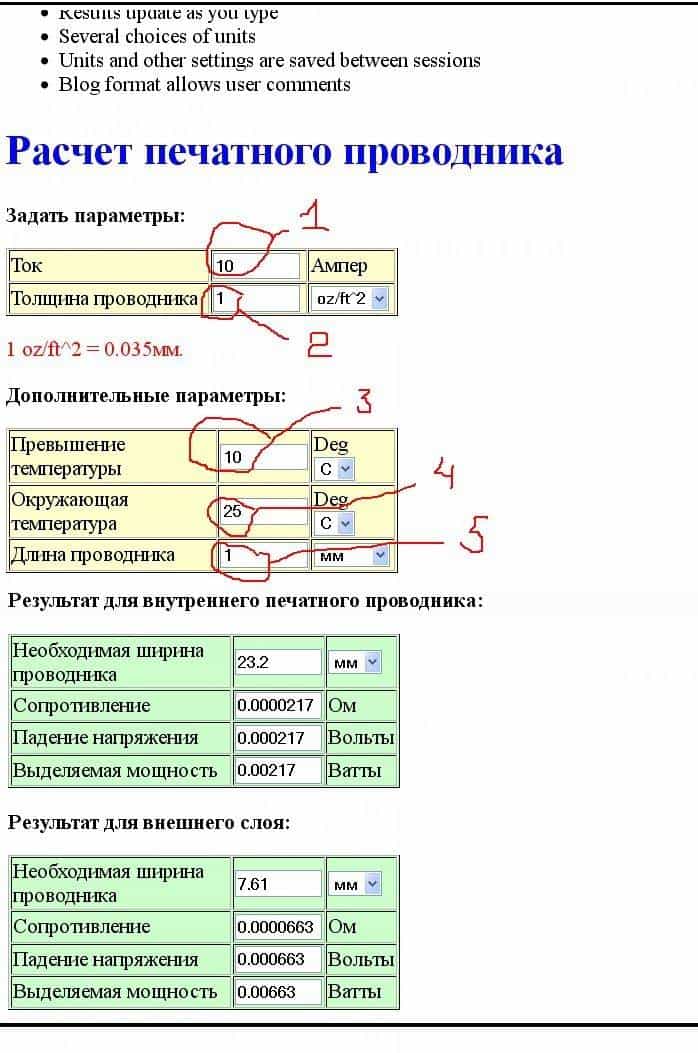

1) Устанавливаем ток через печатный проводник. Десятичную часть числа разделяем точкой.
2) Устанавливаем толщину медного проводника печатной платы (В выпадающем списке можно выбрать единицы измерения толщины медного покрытия платы, интересная единица oz/ft^2, одна oz/ft^2 равна 0.035мм в нашем измерении).
3) Устанавливаем температуру нагрева проводника относительно температуры в нормальных условиях (+20градусов Цельсия).
4) Выбираем температуру в н.у.
5) Задаемся длиной будущего проводника.

Все. Читаем результаты, которые выводятся автоматом.
Практических экспериментов не делал, но на вскидку вроде все как надо. До свидания. К.В.Ю.
Скачать калькулятор.
Calcul_PCB (1029 Загрузок )
