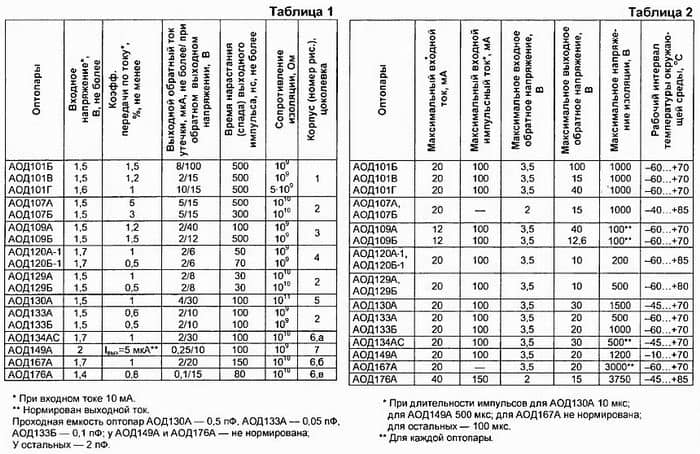

В этой статье рассмотрены и новые оптопары и приборы старой разработки (конец 80-х — 90-е годы), параметры которых улучшены в результате использования более прогрессивной технологии. Учтены также изменения в обозначении и составе серии приборов, произошедшие в течение прошедших лет. Основные характеристики оптопар сведены в табл. 1. а предельно допустимые значения — в табл. 2.

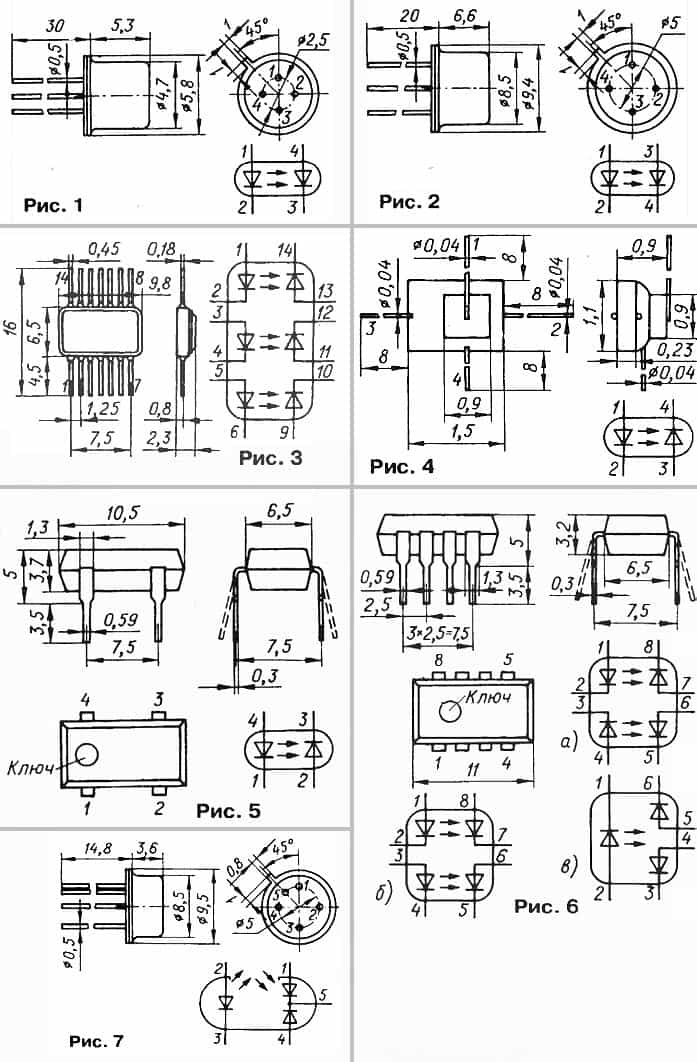

Чертежи корпусов перечисленных приборов представлены на рис. 1—7. Корпус оптопар серий АОД101, АОД107, АОД109, АОД129, АОД133 и оптопары ДОД149А — металлостеклянный с проволочными лужеными выводами Оптопары АОД130А, АОД134АС, АОД167А и АОД176А выпускают в пластмассовом микросхемном корпусе со штампованными плоскими лужеными выводами. Оптопары АОД120А-1 и АОД120Б-1 — бескорпусные, они предназначены для использования в составе гибридных микросхем Масса приборов не превышает 2 г.

Приборы АОД101Б- АОД101Г АО107А, АОД107Б, АОД120А-1, АОД120Б-1, АОД129А, АОД129Б, АОД130А. АОД133А, АОД133Б содержат одиночную оптопару, АОД134АС и АОД167А — две независимые, а АОД109А, АОД109Б — три независимые оптопары. У оптронов серии АОД109 выводы 7 и 8 свободные. Прибор АОД149А выполнен с открытым оптическим каналом, для чего на торце корпуса имеется прозрачное для ик лучей окно. Отраженный луч, возвращаясь в оптрон, падает на два фотодиода, включенных дифференциально. В оптопаре АОД176А — два независимых фотодиода. Эти приборы применяют для гальванической развязки датчиков. Выводы 7 и 8 оптопары свободные.
г. Москва Материал подготовил А. ЮШИН
